Параметризация

ПАРАМЕТРИЧЕСКОЕ моделирование– метод описания формы объекта путем задания параметров разме- ров, формы расположения и других характеристик, в виде числовых значений или других связей.

Наличие параметризации обеспечивает:

‰ Возможность эскизного проектирования: без задания точных окончательных размеров во время первоначального построе- ния эскиза. Указание точных требуемых размеров и других параметров в более позднее время позволяет получить точ- ную деталь с любыми желаемыми вариантами размеров.

‰ Позволяет в любое время получить новую модификацию из- делия с новыми параметрами. Используется одна и та же кон- цепт модель.

‰ Наличие двунаправленной ассоциативной связи между гео-

метрической моделью и размерами.

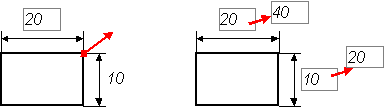

1) Смещение узла приводит к измене-

нию образмеривания:

2) Изменение числового значения размера приводит к смещению узла геометрии:

‰Возможность задания размеров в виде именованных пара-

метров (буквенно-цифровых) и задания для них значений либо числовых, либо в виде уравнения связи с какими-либо

другими параметрами.

Если изменится «a», то сразу же изменит-

ся «b».





2) Для дет.1: d1=30

Для дет.2: D2=60

Для дет.3: D3=D2

Для дет.4: dvnutr=d1; Dnar=D2



Какую бы комбинацию вала и корпуса не задали, втулка (или подшипник) при- мет принудительно нужную форму.



‰ Возможность получать сразу много конфигураций детали, имея одну концепт-модель и таблицу (базу данных) параметров.



Концепт модельТаблица параметров

Name H DV DN Mod1 Mod2 Mod3 Mod4



Mod1	Mod3	Mod4	Mod2





АДАПТИВНАЯ параметризация– создается модель без первона- чальных позиционных ограничений на ее конструк- тивные элементы. Затем можно быстро и оперативно вносить изменения в модель, активизируя парамет- ры. Можно просмотреть различные варианты. На любом этапе можно модифицировать модель и вы- брать окончательный вариант.





ПРИНУДИТЕЛЬНАЯ параметризация– предполагает описание ха- рактеристик математическими соотношениями, или отношениями совокупности связанных между собой геометрических элементов конструкции.
