Анализ сетей Петри

Анализ сложных систем на базе сетей Петри можно выполнять посредством имитационного моделирования СМО, представленных моделями сетей Петри. При этом задают входные потоки заявок и определяют соответствующую реакцию системы. Выходные параметры СМО рассчитывают путем обработки накопленного при моделировании статистического материала.

Возможен и другой подход к использованию сетей Петри для анализа объектов, исследуемых на системном уровне. Он не связан с имитацией процессов и основан на исследовании таких свойств сетей Петри, как ограниченность, безопасность, сохраняемость, достижимость, живость.

Ограниченность (или K-ограниченность) имеет место, если число меток в любой позиции сети не может превысить значения . При проектировании автоматизированных систем определение позволяет обоснованно выбирать емкости накопителей. Возможность неограниченного роста числа меток свидетельствует об опасности неограниченного роста длин очередей.

Безопасность — частный случай ограниченности, а именно это 1-ограниченность. Если для некоторой позиции установлено, что она безопасна, то ее можно представлять одним триггером.

Сохраняемость характеризуется постоянством загрузки ресурсов, т.е.

где — число маркеров в -й позиции, — весовой коэффициент.

Достижимость характеризуется возможностью достижения маркировки из состояния сети, характеризуемого маркировкой .

Живость сети Петри определяется возможностью срабатывания любого перехода при функционировании моделируемого объекта. Отсутствие живости означает либо избыточность аппаратуры в проектируемой системе, либо свидетельствует о возможности возникновения зацикливаний, тупиков, блокировок.

В основе исследования перечисленных свойств сетей Петри лежит анализ достижимости.

Один из методов анализа достижимости любой маркировки из состояния — построение графа достижимости. Начальная вершина графа отображает , а остальные вершины соответствуют маркировкам. Дуга из в означает событие _j и соответствует срабатыванию перехода . В сложных сетях граф может содержать чрезмерно большое число вершин и дуг. Однако при построении графа можно не отображать все вершины, так как многие из них являются дублями (действительно, от маркировки всегда порождается один и тот же подграф вне зависимости от того. из какого состояния система пришла в ). Тупики обнаруживаются по отсутствию разрешенных переходов из какой-либо вершины, т.е. по наличию листьев — терминальных вершин. Неограниченный рост числа маркеров в какой-либо позиции свидетельствует о нарушениях ограниченности.

Приведем примеры анализа достижимости.

Пример 1

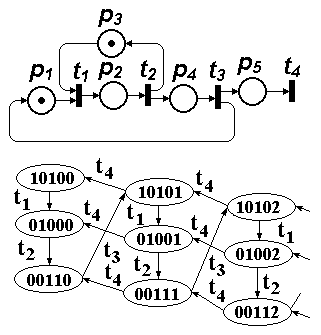

Сеть Петри и граф достижимых разметок представлены на рис. 1.

На рисунке вершины графа изображены в виде маркировок, дуги помечены срабатывающими переходами. Сеть является неограниченной и живой, так как метки могут накапливаться в позиции , срабатывают все переходы, тупики отсутствуют.

Рис. 1. Сеть Петри и ее граф достижимости для примера 1

Пример 2

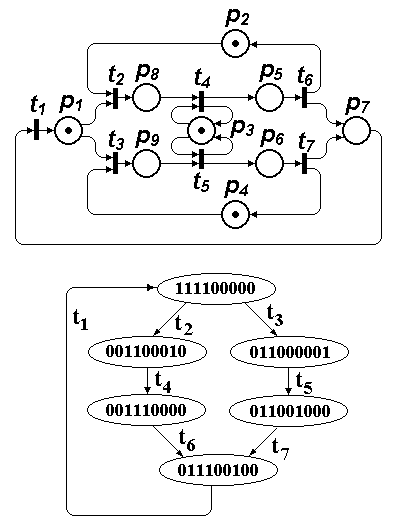

Сеть Петри и граф достижимых разметок представлены на рис. 2.

Сеть, моделирующая двухпроцессорную вычислительную систему с общей памятью, является безопасной, живой, все разметки достижимы.

Рис. 2. Сеть Петри и ее граф достижимости для примера 2

Пример 3

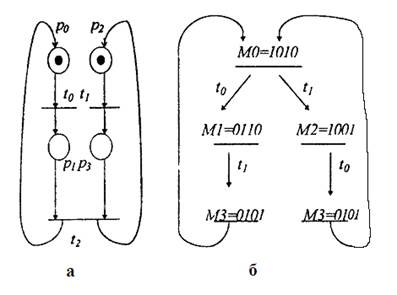

На рис. 3 представлены сеть Петри и ее граф достижимости из работы [1].

Рис. 3. Сеть Петри и ее граф достижимости для примера 3
