Проектные процедуры

Создать проект объекта (изделия или процесса) означает выбрать структуру объекта, определить значения всех его параметров и представить результаты в установленной форме. Результаты (проектная документация) могут быть выражены в виде чертежей, схем, пояснительных записок, программ для программно-управляемого технологического оборудования и других документов на бумаге или на машинных носителях информации.

Разработка (или выбор) структуры объекта есть проектная процедура, называемая структурным синтезом, а расчет (или выбор) значений параметров элементов — процедура параметрического синтеза.

Задача структурного синтеза формулируется в системотехнике как задача принятия решений (ЗПР). Ее суть заключается в определении цели, множества возможных решений и ограничивающих условий.

Классификацию ЗПР осуществляют по ряду признаков. По числу критериев различают задачи одно- и многокритериальные. По степени неопределенности различают ЗПР детерминированные, ЗПР в условиях риска — при наличии в формулировке задачи случайных параметров, ЗПР в условиях неопределенности, т.е. при неполноте или недостоверности исходной информации.

Реальные задачи проектирования, как правило, являются многокритериальными. Одна из основных проблем постановки многокритериальных задач — установление правил предпочтения вариантов. Способы сведения многокритериальных задач к однокритериальным и последующие пути решения изучаются в дисциплинах, посвященных методам оптимизации и математическому программированию.

Наличие случайных факторов усложняет решение ЗПР. Основные подходы к решению ЗПР в условиях риска заключаются или в решении "для наихудшего случая", или в учете в целевой функции математического ожидания и дисперсии выходных параметров. В первом случае задачу решают как детерминированную при завышенных требованиях к качеству решения, что является главным недостатком подхода. Во втором случае достоверность результатов решения намного выше, но возникают трудности с оценкой целевой функции. Применение метода Монте-Карло в случае алгоритмических моделей становится единственной альтернативой и, следовательно, для решения требуются значительные вычислительные ресурсы.

Существуют две группы ЗПР в условиях неопределенности. Одна из них решается при наличии противодействия разумного противника. Такие задачи изучаются в теории игр, для задач проектирования в технике они не характерны. Во второй группе достижению цели противодействие оказывают силы природы. Для их решения полезно использовать теорию и методы нечетких множеств.

При синтезе структуры автоматизированной системы постановка задачи должна включать в качестве исходных данных следующие сведения:

· множество выполняемых системой функций (другими словами, множество работ, каждая из которых может состоять из одной или более операций); возможно, что в этом множестве имеется частичная упорядоченность работ, что может быть представлено в виде ориентированного графа, в котором вершины соответствуют работам, а дуги — отношениям порядка;

· типы допустимых для использования серверов (машин), выполняющих функции системы;

· множество внешних источников и потребителей информации;

· во многих случаях задается также некоторая исходная структура системы в виде взаимосвязанной совокупности серверов определенных типов; эта структура может рассматриваться как обобщенная избыточная или как вариант первого приближения;

· различного рода ограничения, в частности, ограничения на затраты материальных ресурсов и (или) на времена выполнения функций системы.

Задача заключается в синтезе (или коррекции) структуры, определении типов серверов (программно-аппаратных средств), распределении функций по серверам таким образом, чтобы достигался экстремум целевой функции при выполнении заданных ограничений.

Конструирование, разработка технологических процессов, оформление проектной документации — частные случаи структурного синтеза.

Задачу параметрического синтеза называют параметрической оптимизацией (или оптимизацией), если ее решают как задачу математического программирования, т.е.

где — целевая функция; — вектор управляемых параметров (называемых также проектными или варьируемыми); — допустимая область; и — функции-ограничения.

Пример 1

Электронный усилитель: управляемые параметры = (параметры резисторов, конденсаторов, транзисторов); выходные параметры = ( и — верхняя и нижняя граничные частоты полосы пропускания; — коэффициент усиления на средних частотах; — входное сопротивление). В качестве целевой функции можно выбрать параметр , а условия работоспособности остальных выходных параметров отнести к функциям-ограничениям.

Следующая после синтеза группа проектных процедур — процедуры анализа. Цель анализа — получение информации о характере функционирования и значениях выходных параметров при заданных структуре объекта, сведениях о внешних параметрах и параметрах элементов . Если заданы фиксированные значения параметров и , то имеет место процедура одновариантного анализа. Одновариантный анализ часто выполняется с помощью моделирования.

Моделирование состоит из этапов формирования модели (modeling) и исследования модели (решения, simulation). В свою очередь, формирование модели включает две процедуры: во-первых, разработку моделей отдельных компонентов, во-вторых, формирование модели системы из моделей компонентов.

Первая из этих процедур выполняется предварительно по отношению к типовым компонентам вне маршрута проектирования конкретных объектов. Как правило, модели компонентов разрабатываются специалистами в прикладных областях, причем знающими требования к моделям и формам их представления в САПР. Обычно в помощь разработчику моделей в САПР предлагаются методики и вспомогательные средства, например, в виде программ анализа для экспериментальной отработки моделей. Созданные модели включаются в библиотеки моделей прикладных программ анализа.

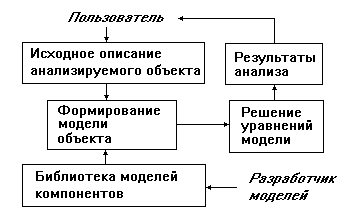

На маршруте проектирования каждого нового объекта выполняется вторая процедура (рис. 1) — формирование модели системы с использованием библиотечных моделей компонентов. Как правило, эта процедура выполняется автоматически по алгоритмам, включенным в заранее разработанные программы анализа. Примеры таких программ имеются в различных приложениях и прежде всего в отраслях общего машиностроения и радиоэлектроники.

Рис. 1. Формирование модели системы

При применении этих программ пользователь описывает исследуемый объект на входном языке программы анализа не в виде системы уравнений, которая будет получена автоматически, а в виде списка элементов структуры, эквивалентной схемы, эскиза или чертежа конструкции.

Вторая процедура моделирования — simulation — сводится к решению уравнений математической модели, например, системы дифференциальных уравнений, и вычислению вектора выходных параметров .

Если заданы статистические сведения о параметрах и нужно получить оценки числовых характеристик распределений выходных параметров (например, оценки математических ожиданий и дисперсий), то это процедура статистического анализа. Если требуется рассчитать матрицы абсолютной и (или) относительной чувствительности, то имеет место задача анализа чувствительности.

Элемент матрицы называют абсолютным коэффициентом чувствительности, он представляет собой частную производную -го выходного параметра по -ому параметру . Другими словами, является элементом вектора градиента -го выходного параметра. На практике удобнее использовать безразмерные относительные коэффициенты чувствительности , характеризующие степень влияния изменений параметров элементов на изменения выходных параметров:

где и — номинальные значения параметров и соответственно.

В процедурах многовариантного анализа определяется влияние внешних параметров, разброса и нестабильности параметров элементов на выходные параметры. Процедуры статистического анализа и анализа чувствительности — характерные примеры процедур многовариантного анализа.

Выполнение анализа и сопоставление полученных результатов с желаемыми значениями называют процедурой верификации.
