Полевой транзистор с плавающим затвором

Конструкция и обозначение полевого транзистора с плавающим затвором представлены на рис. 4.1.

Рис. 4.1. МОП транзистор с плавающим затвором

Это р-канальный нормально закрытый МОП прибор. Здесь же показаны вольтамперные характеристики (ВАХ) транзистора в состоянии логических единицы и нуля (до и после записи информационного заряда). Плавающий затвор представляет собой область поликремния, окруженную со всех сторон диэлектриком, т.е. он электрически не связан с другими электродами и его потенциал "плавает". Обычно толщина нижнего диэлектрического слоя составляет десятки ангстрем. Это позволяет в сильном электрическом поле инжектировать электроны в плавающий затвор:

- или сквозь потенциальный барьер Si-SiO2 путем квантовомеханического туннелирования;

- или над барьером "горячих" носителей, разогретых в поперечном или продольном поле при пробое кремниевой подложки. Положительное смещение на верхнем затворе (относительно полупроводниковой подложки) вызовет накопление электронов в плавающем затворе при условии, что утечка электронов через верхний диэлектрический слой мала. Величина заряда Q, накопленного за время t, а значит, и пороговое напряжение, определяется как

где J(t) - величина инжекционного тока в момент времени t.

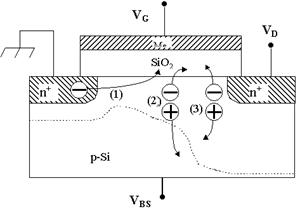

Рис. 4.2. . Инжекция горячих электронов в диэлектрик МДП-транзистора и другие процессы, проходящие при лавинном пробое подложки

Лавинный пробой подложки вблизи стока может приводить к неод- нородной деградации транзистора и, как следствие, к ограничению по числу переключений элемента памяти. МДП-транзистор с плавающим затвором может быть использован в качестве элемента памяти с временем хранения, равным времени диэлектрической релаксации структуры, которое может быть очень велико и, в основном, определяется низкими токами утечки через барьер Si-SiO2 (Фe=3.2 эВ). Fe - высота потенциального барьера. Такой элемент памяти обеспечивает возможность непрерывного считывания без разрушения информации, причем запись и считывание могут быть выполнены в очень короткое время.
