Синхронный последовательный интерфейс

Простой контроллер для синхронной передачи данных в ВУ по последовательной линии связи (последовательный интерфейс) представлен на рис. 3.7.

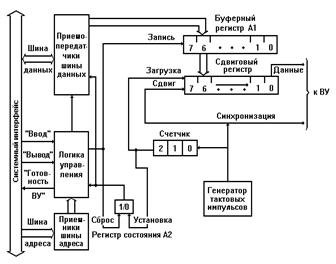

Рис. 3.7. Контроллер последовательной синхронной передачи

Восьмиразрядный адресуемый буферный регистр контроллера А1 служит для временного хранения байта данных до его загрузки в сдвиговый регистр. Запись байта данных в буферный регистр с шины данных системного интерфейса производится так же, как и в параллельном интерфейсе (см. Параллельная передача данных и рис. 3.5), только при наличии единицы в одноразрядном адресуемом регистре состояния контроллера А2. Единица в регистре состояния указывает на готовность контроллера принять очередной байт в буферный регистр. Содержимое регистра А2 передается в процессор по одной из линий шины данных системного интерфейса и используется для формирования управляющего сигнала системного интерфейса "Готовность ВУ". При записи очередного байта в буферный регистр A1 обнуляется регистр состояния А2.

Программа записи байта данных в буферный регистр аналогична программе из примера 2.1 за исключением команды перехода: вместо команды JNZ m1 (переход, если не ноль) необходимо использовать команду JZ m1 (переход, если ноль).

Преобразование данных из параллельного формата, в котором они поступили в буферный регистр контроллера из системного интерфейса, в последовательный и передача их на линию связи производятся в сдвиговом регистре с помощью генератора тактовых импульсов и двоичного трехразрядного счетчика импульсов следующим образом.

Последовательная линия связи контроллера с ВУ подключается к выходу младшего разряда сдвигового регистра. По очередному тактовому импульсу содержимое сдвигового регистра сдвигается на один разряд вправо и в линию связи "Данные" выдается значение очередного разряда. Одновременно со сдвигом в ВУ передается по отдельной линии "Синхронизация" тактовый импульс. Таким образом, каждый передаваемый по линии "Данные" бит информации сопровождается синхронизирующим сигналом по линии "Синхронизация", что обеспечивает его однозначное восприятие на приемном конце последовательной линии связи.

Количество переданных в линию тактовых сигналов, а следовательно, и переданных бит информации подсчитывается счетчиком тактовых импульсов. Как только содержимое счетчика становится равным 7, т. е. в линию переданы 8 бит (1 байт) информации, формируется управляющий сигнал "Загрузка", обеспечивающий запись в сдвиговый регистр очередного байта из буферного регистра. Этим же управляющим сигналом устанавливается в "1" регистр состояния. Очередным тактовым импульсом счетчик будет сброшен в "0", и начнется очередной цикл выдачи восьми битов информации из сдвигового регистра в линию связи.

Синхронная последовательная передача отдельных битов данных на линию связи должна производиться без какого-либо перерыва, и следующий байт данных должен быть загружен в буферный регистр из системного интерфейса за время, не превышающее времени передачи восьми битов в последовательную линию связи.

При записи байта данных в буферный регистр обнуляется регистр состояния контроллера. Нуль в этом регистре указывает, что в линию связи передается байт данных из сдвигового регистра, а следующий передаваемый байт данных загружен в сдвиговый регистр.

Контроллер для последовательного синхронного приема данных из ВУ состоит из тех же компонентов, что и контроллер для синхронной последовательной передачи, за исключением генератора тактовых импульсов.
