Подключение внешних устройств к системной шине осуществляется посредством электронных схем, называемых контроллерами ВВ (интерфейсами ВВ). Они согласуют уровни электрических сигналов, а также преобразуют машинные данные в формат, необходимый устройству, и наоборот. Обычно контроллеры ВВ конструктивно оформляются вместе с процессором в виде интерфейсных плат.
В процессе ввода/вывода передается информация двух видов: управляющие данные (слова) и собственно данные, или данные-сообщения. Управляющие данные от процессора, называемые также командными словами или приказами, инициируют действия, не связанные непосредственно с передачей данных, например запуск устройства, запрещение прерываний и т.п. Управляющие данные от внешних устройств называются словами состояния; они содержат информацию об определенных признаках, например о готовности устройства к передаче данных, о наличии ошибок при обмене и т.п. Состояние обычно представляется в декодированной форме - один бит для каждого признака.
Регистр, содержащий группу бит, к которой процессор обращается в операциях ВВ, образует порт ВВ. Таким образом, наиболее общая программная модель внешнего устройства, которое может выполнять ввод и вывод, содержит четыре регистра ВВ: регистр выходных данных (выходной порт), регистр входных данных (входной порт), регистр управления и регистр состояния (рис. 3.1). Каждый из этих регистров должен иметь однозначный адрес, который идентифицируется дешифратором адреса. В зависимости от особенностей устройства общая модель конкретизируется, например, отдельные регистры состояния и управления объединяются в один регистр, в устройстве ввода (вывода) имеется только регистр входных (выходных) данных, для ввода и вывода используется двунаправленный порт.

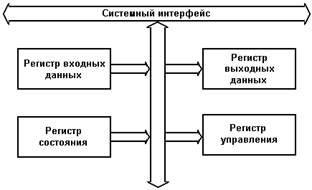

Рис. 3.1. Программная модель внешнего устройства
Непосредственные действия, связанные с вводом/выводом, реализуются одним из двух способов, различающихся адресацией регистров ВВ.
Интерфейс с изолированными шинами характеризуется раздельной адресацией памяти и внешних устройств при обмене информацией. Изолированный ВВ предполагает наличие специальных команд ввода/вывода, общий формат которых показан на рис. 3.2. При выполнении команды ввода IN содержимое адресуемого входного регистра PORT передается во внутренний регистр REG процессора, а при выполнении команды OUT содержимое регистра REG передается в выходной порт PORT. В процессоре могут быть и другие команды, относящиеся к ВВ и связанные с проверкой и модификацией содержимого регистра управления и состояния.
/
Рис. 3.2. Команды ввода/вывода (общий формат)
Нетрудно заметить, что в этом способе адресное пространство портов ввода и вывода изолировано от адресного пространства памяти, т.е. в ЭВМ один и тот же адрес могут иметь порт ВВ и ячейка памяти. Разделение адресных пространств осуществляется с помощью управляющих сигналов, относящихся к системам ВВ и памяти (MEMRD# - считывание данных из памяти, MEMWR# - запись данных в память, IORD# - чтение порта ВВ, IOWR# - запись в порт ВВ) (# - активный низкий уровень сигналов).
В ЭВМ, рассчитанной на изолированный ВВ, нетрудно перейти к ВВ, отображенному на память. Если, например, адресное пространство памяти составляет 64 Кбайт, а для программного обеспечения достаточно 32 Кбайт, то область адресов от 0 до 32 К-1 используется для памяти, от 32 К до 64 К-1 - для ввода/вывода. При этом признаком, дифференцирующим обращения к памяти и портам ВВ, может быть старший бит адреса.
Таким образом, интерфейс с общими шинами (ввод/вывод с отображением на память) имеет организацию, при которой часть общего адресного пространства отводится для внешних устройств, регистры которых адресуются так же, как и ячейки памяти. В этом случае для адресации портов ВВ используются полные адресные сигналы: READ - чтение, WRITE - запись.
В операционных системах ЭВМ имеется набор подпрограмм (драйверов ВВ), управляющих операциями ВВ стандартных внешних устройств. Благодаря им пользователь может не знать многих особенностей ВУ и интерфейсов ВВ, а применять четкие программные протоколы.
