Встроенный аналоговый компаратор

В ряде моделей микроконтроллеров AVR используется встроенный аналоговый компаратор напряжения, сравнивающий входное напряжение на двух входах. Как только напряжение на неинвентирующем входе станет больше, чем на инвентирующем, на выходе компаратора устанавливается лог. 1. Часто аналоговый компаратор используют для сравнения некоторого входного напряжения с опорным (рис. 8.4).

Для активизации компаратора требуется предварительно перевести соответствующие выводы микроконтроллера в режим входов. Время срабатывания компараторов небольшое, поэтому с их помощью можно быстро формировать ответные реакции на изменение соотношений входных напряжений.

В микроконтроллерах AVR входам компаратора AIN0 и AIN1 обычно соответствуют разряды 0/1 или 2/3 порта В. В микроконтроллерах PIC конфигурация входов компаратора (вывода порта А) настраивается с помощью разрядов регистра CMCON, о чем речь пойдет чуть позже.

В микроконтроллерах AVR для управления работой аналогового компаратора используется регистр ACSR (рис. 8.5), расположенный в области ввода/вывода по адресу 0x08 (адрес 0x28 в SRAM).

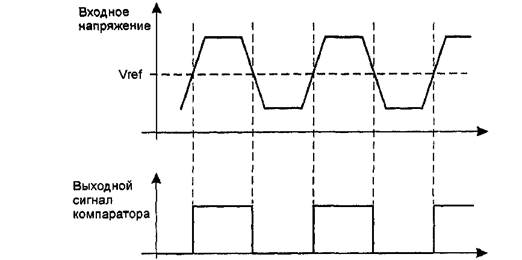

Рис. 8.4. Принцип работы аналогового компаратора напряжений

Рис. 8.5. Регистр ACSR микроконтроллеров AVR

Назначение разрядов регистра ACSR:

ACD – если установлен в лог. 1, то питание аналогового компаратора отключено;

АСО – напрямую связан с выходом аналогового компаратора;

ACI – флаг прерываний от аналогового компаратора – устанавливается в лог. 1, когда наступает событие, определенное разрядами ACIS1 и ACIS0;

ACIE – разряд разрешения прерывания от аналогового компаратора;

ACIC – разряд разрешения захвата на входе аналогового компаратора; для того чтобы можно было вызвать прерывание по захвату, оно должно быть разрешено разрядом TICIE1 в регистре TIMSK;

ACIS1, ACIS0 – устанавливают вид события на выходе аналогового компаратора, которое должно вызвать прерывание его работы (табл. 8.3).

Таблица 8.3. Вид событий для вызова прерывания от аналогового компаратора
