Сторожевой таймер

Сторожевой таймер (watchdog timer) – встроенный таймер, тактируемый внутренним RC-осциллятором, который автоматически сбрасывает микроконтроллер при переполнении своего счетного регистра. В частности, он используется для предотвращения перехода микроконтроллера в режим бесконечного цикла, когда на него невозможно повлиять извне. Обобщенная структурная схема сторожевого таймера показана на рис. 5.1.

В микроконтроллерах AVR и PIC управление сторожевым таймером несколько отличается. Так, в микроконтроллерах AVR для этого используется регистр управления WDTCR (адрес в области ввода/вывода – 0x21, адрес SRAM – 0x41) (рис. 5.2).

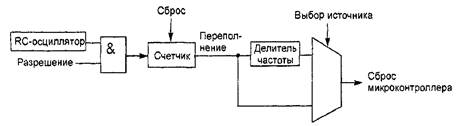

Рис. 5.1. Структурная схема сторожевого таймера

Рис. 5.2. Регистр WDTCR микроконтроллеров AVR

Назначение отдельных разрядов регистра WDTCR:

WDP0-WDP2 – выбор коэффициента деления частоты следования сигналов сброса (при этом период до наступления сброса зависит от рабочего напряжения процессора – табл. 5.1);

WDE – включение/отключение сторожевого таймера (1 – включен);

WDTOE – если сторожевой таймер должен быть отключен, следует установить этот разряд в лог. 1. После установки этого разряда он в течение четырех периодов такта системной синхронизации остается в состоянии лог. 1, а затем аппаратно сбрасывается в лог. 0. Программа пользователя имеет возможность отключить сторожевой таймер посредством записи лог. 0 в разряд WDE только во время этих четырех тактов системной синхронизации.

Таблица 5.1 Назначение разрядов WDP0 - WDP2 регистра WDTCR

В системе команд AVR сторожевой таймер сбрасывается в исходное состояние по команде wdr.
