В рассматриваемой гидромашине имеется ряд элементов, являющихся стандартными изделиями. Это упорный подшипник, два радиальных подшипника, крепёжные элементы (4шт.+4шт+4шт), уплотнительные кольца(2шт.+1шт.), манжета. В общем случае эти элементы заимствуются из библиотек программы и их прочерчивание не является задачей курса «Инновационные методы проектирования ОГМ», поэтому в работе приведены только окончательные виды элементов и узлов .
Рисунок 32 Внешние виды стандартных деталей и узлов
При выполнении сборки рекомендуется начать с задней крышки. Далее: подшипник 203 (в сборе); блок; поршни; пружина; вал; упорный подшипник (в сборе, «привязывая поршни к повехности упорного диска); крышка; подшипник 206 (в сборе); фланец; манжета, крепеж (на рис. 33 не указан).

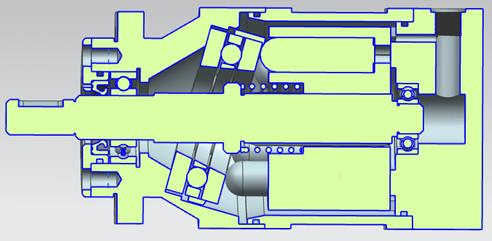

Рисунок 33 Сборочный вид модели в разрезе.
Литература
1. Фридрих Р.А. Расчет и проектирование ОГМ: Метод. указания и исходные данные к выполнению курсовой работы по дисциплине «Объёмные гидромашины и гидропередачи», Ростов на Дону: ДГТУ, 2012
