Результат проектирования ТП в САПР представлен в виде таблиц и виде технологических докуменов. Табличное представление ТП получается в результате диалога пользователя с системой, при этом система автоматически создает таблицу и заполняет ее с помощью технологического Редактора DBF. Технологическая документация получается в результате преобразования таблиы в дакументы с помощью программы Документатора (см. рис.1.10 )

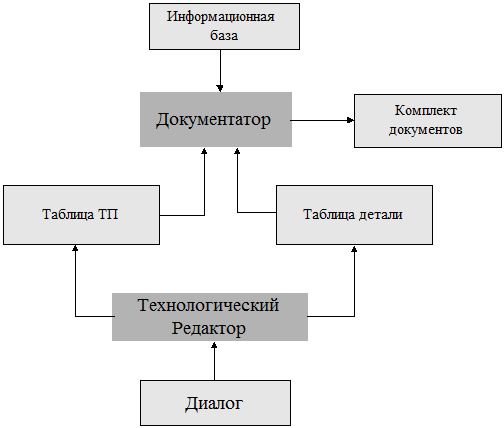

Рис. 1.10. Формирование комплекта документации в САПР ТП
В САПР реализованы следующие варианты отображения технологической информации в виде технологических документов:
- непосредственное размещение информации о технологическом процессе ( операциях и переходах) в соответствующих полях карт с помощью специального технологического Редактора;
- двухэтапное преобразование технологической информации, на первом этапе формируется таблица технологического процесса, и далее на основе этой таблицы осуществляется подготовка документов).
Недостаток первого варианта заключается в том, при изменении технологических процессов требуются сложные программы преобразования документа. Другой недостаток заключается в том, что архивирование большого количества ТП слишком громоздко и требует больших ресурсов памяти. Поэтому второй вариант более распространен в САПР ТП.
Технологический процесс изготовления деталей и сборочных единиц формируется в процессе диалога пользователя с системой и результат отображается в специальной таблице. Как правило, строками таблицы являются технологические переходы, а столбцами – характеристики этих переходов (их идентификация, тексты переходов, режимы резания, используемая технологическая оснастка и др.).
Структура таблицы ТП:
- идентификация подразделения (цех, участок);
- идентификация операции ( номер, наименование);
- идентификация перехода (номер, наименование, текст перехода);
- идентификация оборудования (шифр, наименование);
- показатели качества обработки поверхности ( шероховатость, точность, база, обюрабатываемая поверхность);
- метод обработки;
- ссылка на операционный эскиз (путь, координаты эскиза, масштаб);
- СОЖ, тара, ИОТ.
Структура таблицы детали:
- шифр;
- наименование;
- класс:
- габариты;
- масса;
- выпуск;
- материал;
- заготовка (метод получения заготовки, геометрия);
- заголовок (разработал, утвердил, начальник цеха, начальник ТБЦ, начальник БТК, дата начала, окончания, тара, выпуск, цех).
Структура таблицы поверхностей:
- идентификация ( наименование, номер);
- размеры,
- ориенация;
- твердость;
- шероховатость;
- точность;
- количество.
Эта информация наряду с информацией о заготовке и детали служит основой для формирования технологической документации, которая представлена в виде комплекту карт. Состав и структура этих карт регламентируется стандартами общегосударственными и стандартами предприятий, Типовые комплекты включают следующие карты;
- титульный лист;
- маршрутные карты;
- операционные карты;
- карты эскизов;
- карты оснастки;
- технологический паспорт;
- регистрационный лист.
Наиболее сложными из этих карт явлются карты эскизов, которые отражают технологическую информацию о операциях обработки резанием и такме вспомогательные операции как контрольные операции, промывка, продывка, сограсование, слесрныя и др. Графическая часть этих карт отражает схему базирования заготовки, положение инструмента в конце обработки, технологические размеры с допусками и др.
Формирование технологических комплектов на основе таблицы технологического процесса осуществляется на основе специальных программ – документаторов, которые учитывают многочисленные требования по расположению технологической информации в картах.
Исходя из сказанного, для реализации процедуры подготовки технологической документации в САПР ТП необхоимо решить следующие задачи:
- выбор варианта формирования документации;
- выбор состава и структуры таблицы технологического процесса;
- выбор структуры документатора;
- разработка языка описания расположения технологической информации в полях документа;
- выбор графических средств формирования каркаса документа (Автокад, TflexCad, Word и др.);
- разработка средств импорта-экспорта для передачи технологических таблиц на другие компьютеры.
