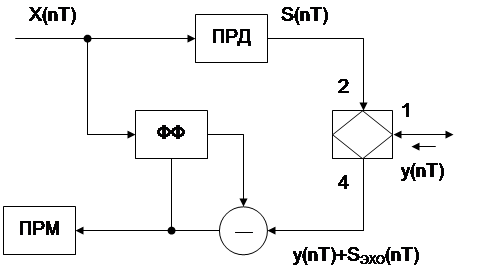

АБСОЛЮТНЫЙ КОМПЕНСАЦИОНЫЙ МЕТОД (АКМ)

ФФ – формирующий фильтр;

g₄₂(nT) – импульсная реакция эхо-тракта;

S_ЭХО­(nT)=x(nT)*g₄₂(nT) – отсчеты эхо-сигнала.

Принцип работы.

Сигнал x(nT) поступает одновременно на передатчик и на формирующий фильтр. Задача формирующего фильтра – сформировать паразитный сигнал (оценку выходного сигнала), который являлся бы точной копией эхо-сигнала: . Формирующий фильтр производит операцию свертки передаваемого сигнала x(nT) с заранее снятой импульсной реакцией .

либо снимается заранее, либо с помощью градиентных методов сводится к минимуму среднеквадратической ошибки.

Эхо-сигнал компенсируется в вычитателе. На выходе вычитателя будет:

L_ПРИН.(nT)= x(nT)*g₄₂(nT)+y(nT) - »y(nT).

Таким образом для борьбы с помехой была использована искусственно выработанная помеха, которая в идеальном случае точно повторяет реальную помеху и компенсирует ее с большой точностью.

Преимущества системы разделения направлений передачи и приема на основе АКМ:

1) Адаптивность (происходит адаптация системы под параметры канала связи).

2) Возможна микроминиатюризация устройства в связи с развитием цифровой техники.

3) Величина переходного затухания между трактами передачи и приема достигает 40 дБ, а значит данную систему можно использовать в спутниковых системах связи.

Недостатки:

1) Сложность реализации операции свертки формирующим фильтром в реальном масштабе времени из-за большого количества операций умножения.

2) Достаточно большой уровень собственного шума. Это приводит к невозможности подстройки алгоритма при соизмеримости уровня шума канала связи с собственным шумом формирующего фильтра.

3) Невозможность подстройки параметров формирующего фильтра при наличии принимаемого сигнала.
