Среди ионо-селективных электродов большое распространение получил стеклянный электрод, который применяют для определения рН растворов.

Центральной частью стеклянного электрода (рис. 91) является шарик изготовленный из специального токопроводящего гидратированного стекла. Он заполнен водным раствором HCl с известной концентрацией (0,1 моль/дм³). В этот раствор помещают электрод второго рода – чаще всего хлорсеребряный, выступающий в роли электрода сравнения. При измерениях стеклянный шарик опускают в анализируемый раствор, в котором находится второй электрод сравнения.

Принцип действия электрода основан на том, что в структуре стекла ионы K⁺, Na⁺, Li⁺ заменены на ионы Н⁺ путем его длительного вымачивания в растворе кислоты. Таким образом стеклянная мембрана может обмениваться своими ионами Н⁺ с внутренним и внешним растворами (рис. 92). Причем по обе стороны мембраны вследствие этого процесса возникают различные потенциалы.

Рис. 91. Схема стеклянного электрода: 1 – стеклянный шарик (мембрана); 2 – внутренний раствор НС1; 3 – хлорсеребряный электрод; 4 – измеряемый раствор; 5 – металлический проводник

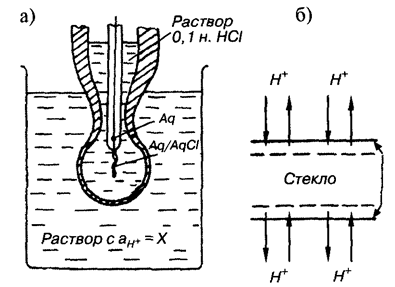

Рис. 92. Стеклянный электрод в растворе с неизвестной концентрацией ионов Н⁺ (а)и схема обмена ионов между двумя фазами (б)

С помощью электродов сравнения, помещенных во внешний и внутренний растворы, измеряют их разность.

Потенциал на внутренней стороне мембраны постоянен, поэтому разность потенциалов стеклянного электрода будет зависеть только от активности ионов водорода в исследуемом растворе.

Общая схема цепи, включающая стеклянный электрод и два электрода сравнения представлена на рис. 93.

Рис. 93. Схема цепи, поясняющая принцип работы стеклянного электрода

Стеклянный электрод имеет ряд существенных преимуществ по сравнению с водородным электродом, с помощью которого тоже можно измерять концентрацию ионов Н⁺ в растворе.

Он совершенно не чувствителен к различным примесям в растворе, «не отравляется ими», им можно пользоваться, если в анализируемых жидкостях содержатся сильные окислители и восстановители, а также в самом широком диапазоне значений рН – от 0 до 12. Недостатком стеклянного электрода является его большая хрупкость.
