Качественная модель рельефа

В системе IndorCAD/Road цифровая модель рельефа строится по исходным данным (трёхмерным точкам, структурным линиям рельефа и пр.) в виде триангуляции — набора пространственных треугольников. Корректность строящейся модели рельефа можно сразу же оценить визуально по автоматически строящимся изолиниям, направлениям стока, областям скопления воды, в окне трёхмерной визуализации или же построив сечение поверхности по произвольной линии. Обширный набор инструментов анализа поверхности направлен на выявление различного рода ошибок, которые могут возникнуть на этапах съёмки и обработки исходных данных, и позволяют построить действительно качественную модель существующего рельефа.

Объёмная геологическая модель

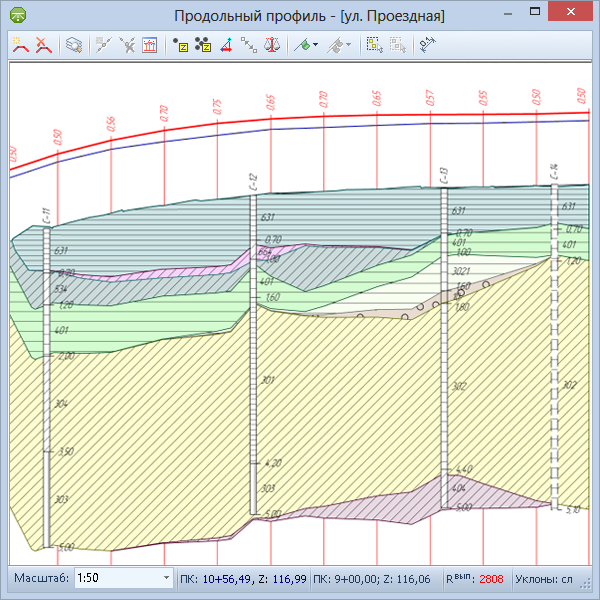

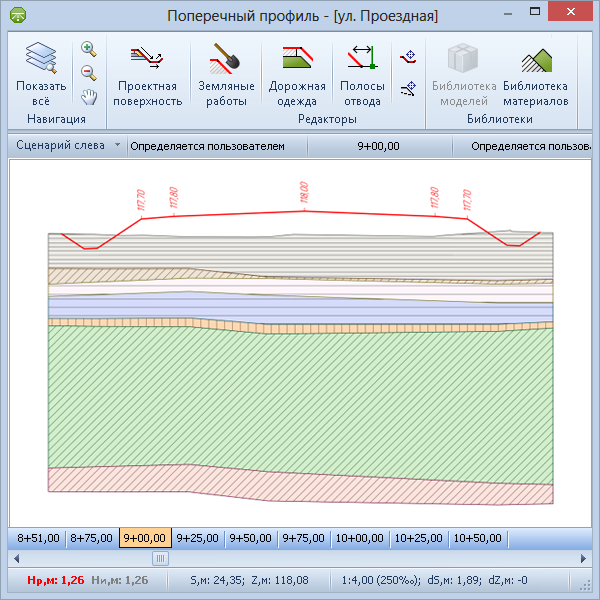

При принятии проектных решений необходимо учитывать геологическую характеристику местности. Наиболее эффективное использование геологических данных в процессе проектирования достигается при наличии объёмной геологической модели полосы изысканий. Объёмная модель позволяет построить сечение геологии по любой линии разреза. Таким образом, становится возможным оценивать положение и характеристики геологических слоёв в любой проекции: продольном профиле трассы, поперечных профилях трассы или произвольном сечении поверхности. В IndorCAD/Road основой для создания объёмной геологической модели служат данные, введённые по геологическим колонкам. На основе информации о литологическом строении скважин система строит объёмную геологическую модель, которую можно увидеть в окне 3D-вида, а также проанализировать в любом сечении.

Подробнее смотрите в дистанционном обучении.

Интернет-карты (космоснимки)

IndorCAD/Road умеет встраивать интернет-карты прямо в окно плана, используя их как подложки. «На лету» можно изменить проекцию, в которой должна отображаться карта, обеспечивая точное соответствие данным инженерных изысканий. Помимо обычных карт, имеется возможность подкладывать Публичную кадастровую карту России, что позволяет при выполнении проектов оценивать площади земельных участков в придорожной полосе. Современные интернет-сервисы предлагают для свободного пользования достаточно качественные спутниковые снимки с разрешением 1–2,5 м. Однако, существуют снимки и более высокой детализации с разрешением 0,3–0,8 м, которые распространяются на коммерческой основе. Пользователи IndorCAD/Road могут получить доступ к снимкам высокого разрешения всего за 10% от их рыночной стоимости, что стало возможным благодаря сотрудничеству «ИндорСофт» с ИТЦ СКАНЭКС (космоснимки.ру). Кроме того, использование космоснимков в IndorCAD/Road позволяет на новом уровне визуализировать модель проекта: эффектным примером может послужить отображение на существующей или проектной поверхности текстуры из многоуровневой мозаики спутниковых снимков в 3D-виде.
