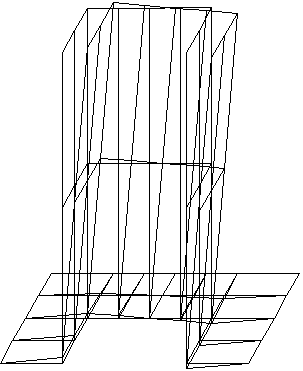

В розділі РЕЗУЛЬТАТЫнатиснути рядок Графический анализ. Далі перейти на закладку Деформации, натиснути, наприклад, кнопку Совместное отображение исходной и деформированной схемы, переглянути результат (рис. 4.8).
Рис. 4.8
Далі перейти на закладку Поля напряжений, обрати кнопку Отображение изополей напряжений, або Отображение изолиний и изополей напряжений та у вікні Выбор вида напряжения, переглянути кольорові графіки напружень і таблиці відповідності відтінків кольорів значенням напружень. Виконати перегляд іншіх режимів візуалізації.
