В розділі Результаты дерева проекту встановимо курсор в позицію Графический анализ і активізуємо вікно постпроцесора, де відображаються результати визначення НДС рами: деформована схема, епюри зусиль, і т.д.

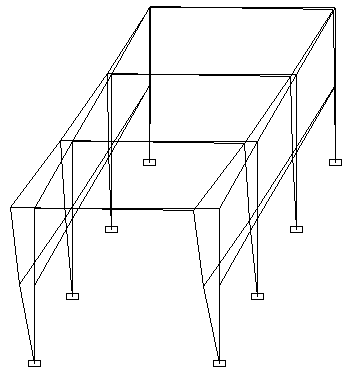

Переглянемо деформовану схему рами на фоні недеформованої. Для цього в розділі Деформация натискуємо кнопку Совместное отображение исходной и деформированной схемы, в результаті чого на екрані отримуємо відповідне зображення (рис.3.8).

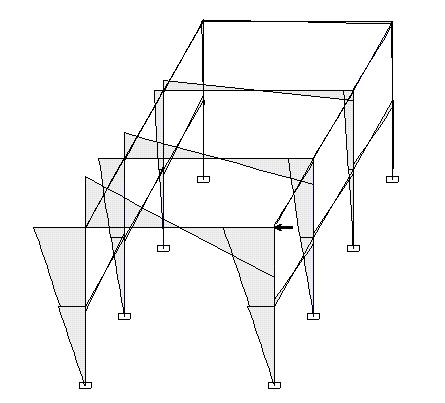

Для отримання зображення на екрані епюри згинальних моментів у стержнях рами відносно відповідних місцевих координатних осей стержнів (наприклад, осей Y1) в розділі Эпюры усилий в списку Выбор вида усилия вибираємо позицію My і натискуємо кнопку Эпюры усилий інструментальної панелі. Внаслідок цих операцій на екрані з’явиться епюра My для всіх стержневих елементів просторової рами (рис. 3.9). Для отримання значень максимальних зусиль в стержнях натискуємо кнопку Цветовая индикация положительных значений усилий або кнопку Цветовая индикация отрицательных значений усилий, що активізує вікно My, за допомогою якого можна визначити приблизно максимальні значення цих моментів в стержнях рами.
Рис. 3.8
Рис. 3.9
