В розділі РЕЗУЛЬТАТЫ дерева проекту встановимо курсор в позицію Графический анализ і активізуємо вікно постпроцесора, де відображаються результати визначеного НДС рами: деформована схема, епюри зусиль, і т.п.

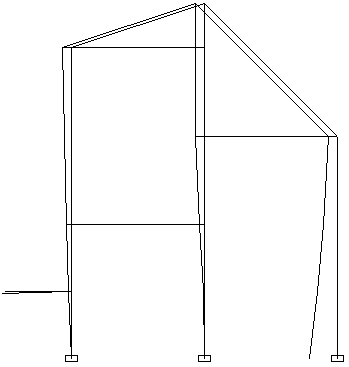

Переглянемо деформовану схему рами на фоні недеформованої. Для цього в розділі Деформация натискуємо кнопку Совместное отображение исходной и деформированной схемы, в результаті чого на екрані отримуємо відповідне зображення (рис.2.15).
Рис. 2.15

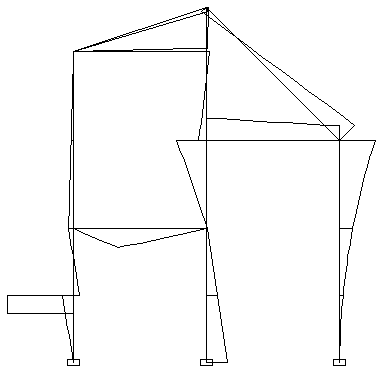

Для отримання зображення на екрані епюри згинальних моментів у стержнях рами відносно відповідних місцевих координатних осей стержнів (наприклад, осей Y1) в розділі Эпюры усилий в списку Выбор вида усилия вибираємо My, натискуємо кнопку Эпюры усилий інструментальної панелі і отримуємо епюру згинальних моментів My (рис. 2.16). Для отримання значень максимальних зусиль в стержнях натискуємо кнопку Цветовая индикация положительных значений усилий або кнопку Цветовая индикация отрицательных значений усилий.
Рис. 2.16.
Слід зауважити, що епюри і значення внутрішніх зусиль в стержнях отримані відносно відповідних місцевих координатних систем X1 Y1 Z1.
