Карты памяти SecureDigital

Стандарт SecureDigital (SD) разработан компаниями Matsushita (Panasonic), SanDisk и Toshiba в 2000 г.

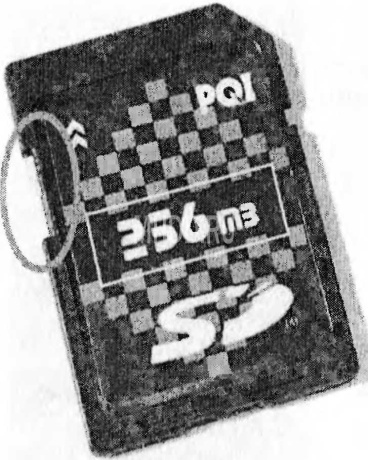

Рис. 21. Карта памяти PQI SecureDigital Card, 256 Мбайт. Слева виден переключатель защиты от записи

Карты SD (рис. 21) имеют девяти контактный последовательно-параллельный интерфейс и представлены в следующих вариантах: • обычные SD-карты, работающие от напряжения 2,0 ... 3,6 В; • SDLV-карты (SD Low Voltage) с пониженным энергопотреблением 1,6 ... 3,6 В; • карты с уменьшенной до 1,4 мм (как у ММС) толщиной (без переключателя защиты от записи), используемые в устройствах, ориентированных на ММС. Форматы SD и ММС во многом похожи, что неудивительно, так как SD является техническим развитием ММС. Рассмотрим их отличия. Во-первых, SD имеет больше контактов для передачи данных, чем ММС. Для этой цели используются два дополнительных контакта, а также контакты, применяемые в ММС, включая резервный. Таким образом, в SD данные могут передаваться по одному, двум или четырем контактам одновременно (число линий передачи данных устанавливается контроллером). Именно эта особенность и классифицирует карту как носитель с последовательно-параллельным интерфейсом. Во-вторых, в отличие от ММС, SD изначально содержит механизм криптографической защиты информации, а также переключатель защиты от записи, защищающий от случайного удаления и редактирования информации. По этим причинам карты и получили название SecureDigital (Защищенные цифровые). В-третьих, в SD по сравнению с ММС внесены внутренние технические изменения, среди которых: • рабочая частота (по спецификации) выше, чем у ММС, и составляет 25 МГц; • имеются отличия от ММС в количестве и структуре регистров памяти; • SD имеет более надежный корпус, чем ММС. Как заявляется некоторыми производителями (например, PQI), карты ММС «SD Compatible)) полностью совместимы со стандартом SecureDigital, однако это не совсем так. Как показывает практика, они «практически)) совместимы: два из десяти разных устройств, предназначенных для работы с картами SD, работают с ММС «SD Compatible)) некорректно. Карты SecureDigital очень широко применяются в аудио- и видеотехнике, мобильных телефонах, карманных компьютерах, фотоаппаратах.

вляясь одним из разработчиков стандарта, компания Panasonic (Matsushita) использует SD во всех портативных устройствах собственного и лицензированного производства. Также SD-карты широко применяются в технике HP (Hewlett Packard), Samsung и многих других известных производителей.
