Карты памяти SmartMedia

Smart Media (SSFDC, Solid State Floppy Disk Card - «твердотельная дискета») - стандарт, разработанный корпорацией Toshiba (при участии Samsung) в 1995 г. Карта (рис. 17) имеет 22-контактный последовательный интерфейс.

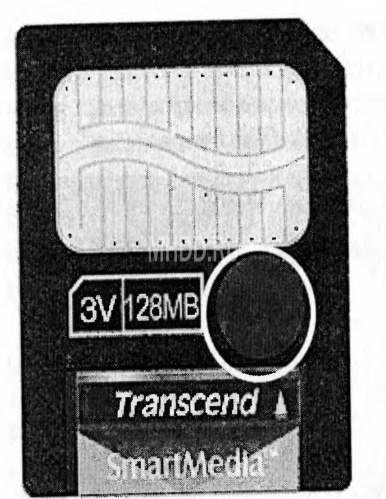

Рис. 17. Карта памяти SmartMedia Transcend, 128 Мбайт, 3 В. Обозначен элемент физической защиты от записи

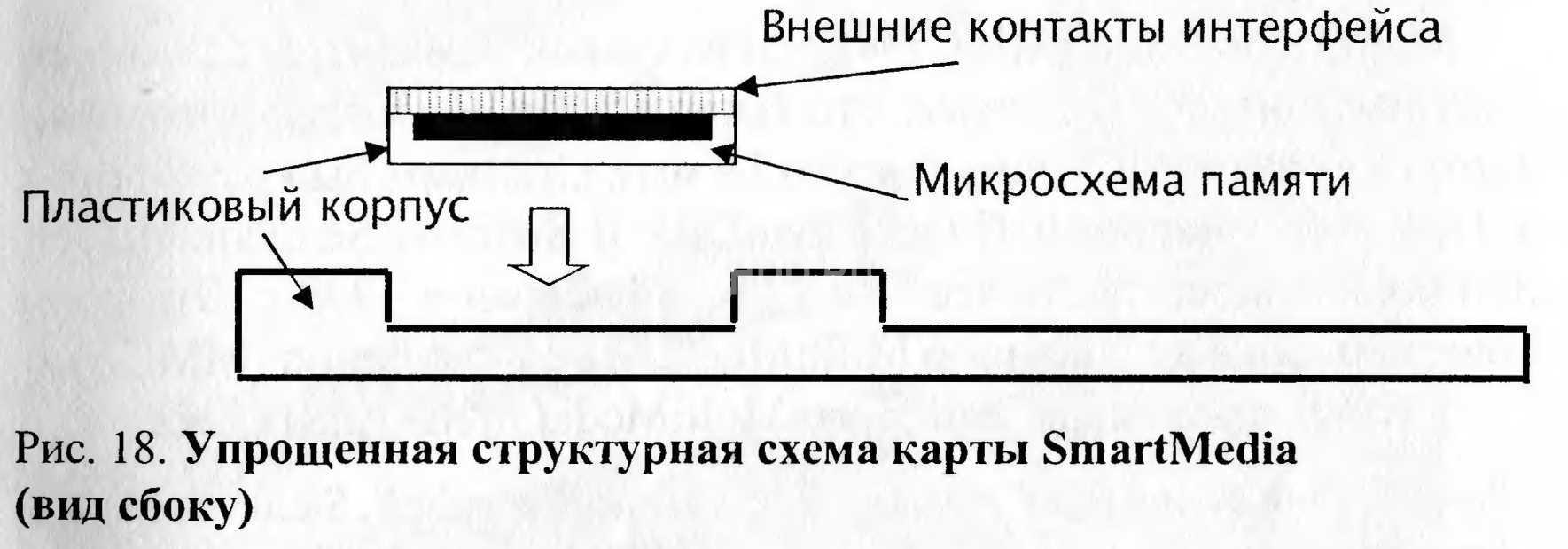

Для передачи данных используются лишь 8 из 22 контактов карты, остальные служат для подачи питания на микросхему, а также несут на себе вспомогательные и управляющие функции. SmartMedia не имеет встроенного контроллера и является самым тонким носителем изо всех flash-карт (его толщина составляет 0,76 мм). Flash-память SmartMedia организуется на микросхемах описанной выше архитектуры NAND. По сравнению с другими картами flash-памяти SmartMedia устроена гораздо проще - она собирается без пайки на гибкой пластиковой основе и содержит в себе только контакты и микросхему памяти (рис. 18).

В отличие от CompactFlash, способных работать на различном питании адаптивно, у SmartMedia существует две версии: 5 В- и 3 В питания. Кроме отличий в маркировке, во избежание недоразумений, у SmartMedia 5 В ключ-уголок находится слева, а у SmartMedia 3 В - справа. Этот момент обязательно приходится учитывать при покупке карты памяти, что является некоторым неудобством. SmartMedia обладает возможностью физической защиты от записи. Так как карта очень тонкая и переключатель на ней сделать затруднительно, на карте имеется специальное круглое углубление. При помещении в него токопроводящей наклейки (обычно прилагается в комплекте), карта становится защищенной от записи. Главным недостатком карт SmartMedia является отсутствие единого формата хранения данных (ввиду отсутствия встроенного микроконтроллера). Поэтому карта, отформатированная и записанная на одном устройстве, может не читаться на другом. К другим недостаткам SmartMedia можно отнести низкую скорость чтения/записи, незащищенность от внешних воздействий и небольшой ресурс работы. Карта памяти SmartMedia применяется в основном в компактных flash-плеерах, а также (до недавнего времени) в фотоаппаратах Olympus.
