Создание изображения земли, на которой стоит объект.

1.Сейчас проект находится в 3-х мерном изображении. Чтобы создать изображение «земли», необходимо представить проект в виде плана c видом «сверху»:

вкладка «Вид» -> панель «Виды» -> список видов –> вид «Сверху»

2.Создайте новый слой «3М земля» любым цветом и сделайте его текущим. Оставьте открытыми все 3М слои.

3.Установите стиль «Концептуальный».

4.Постройте вокруг коттеджа прямоугольник размерами 50 м на 40 м.

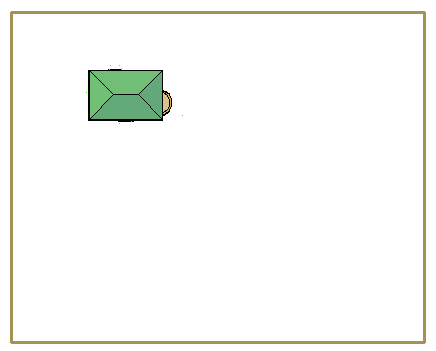

5.Переместите этот прямоугольник таким образом, чтобы коттедж находился в левой верхней четверти участка. См. Рис. «а» ниже.

6.Чтобы прямоугольник превратить в «область», выполните команду :

вкладка «Главная» –> панель «Рисование» –> команда «Область».

На запрос: «Выбрать объект»,- выделите прямоугольник и нажмите «Enter».

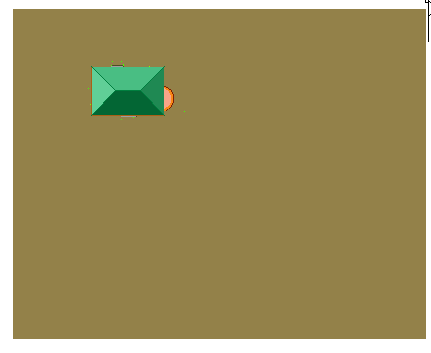

В результате прямоугольник приобретет цвет слоя «3М земля». См. Рис. «б» ниже.

а

б

Примечание:

Областью называется участок двумерной поверхности, ограниченный замкнутым контуром.

Область характеризуется некоторыми параметрами. Например: площадью, центром масс, моментом инерции и другими, связанными с массой свойствами.

Контуры области могут состоять из отрезков, полилиний, окружностей, дуг, эллипсов, эллиптических дуг и сплайнов. Объекты контура должны быть представлены либо одним замкнутым объектом, либо замкнутой последовательностью объектов, соединяющихся в конечных точках.

Области можно объединять в одну область, выполнять операции вычитания и пересечения областей.

В частности, чтобы увидеть параметры нашей области «земля», необходимо:

· выделить область;

· вызвать контекстное меню;

· выбрать «Свойство»

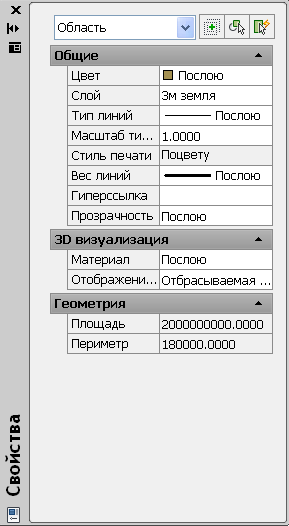

· В окне «Свойство» можно увидеть площадь и периметр нашей области.

7.Установите юго-восточную изометрию:

вкладка «Вид»-> панель «Виды» -> «Виды» ( ) -> «ЮВ изометрия»,

8.Внесите в «ЮВ изометрию» такое изменение, чтобы точка зрения на объект была с высоты птичьего полета под углом 5 градусов к горизонту.

Выполните команду:

строка меню «Вид» –> «3D виды» –> «Стандартные точки обзора…».

В окне «Стандартные точки обзора» установите угол относительно плоскости XY равным 5.0градусам.

Нажмите «ОК».

9.Разместите на экране ваш проект таким образом, чтобы он «не летал» в середине экрана, и чтобы «земля» находилась в нижней части экрана,

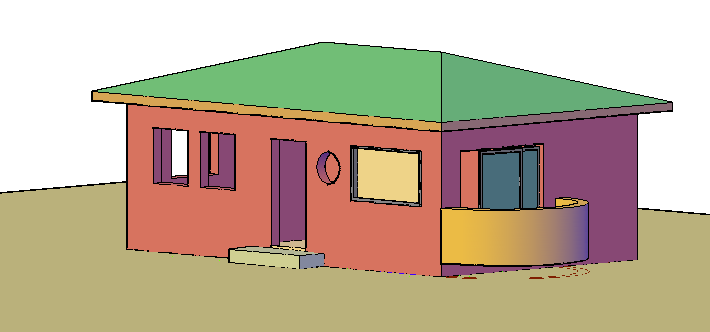

Теперь положение проекта относительно земли будет иным. См.Рис. ниже.

10.Постройте фонарный столб таким образом, чтобы он освещал входную дверь:

· Создайте для столба свой слой и сделайте его текущим..

· Выполните операцию «Цилиндр».

· Установите радиус столба 100 мм.

· Установите высоту столба 3 метра.

11.Постройте плафон для лампочки на фонаре.

· Установите текущим слой 3М стекло;

· Выполните операцию сфера по двум точкам с диаметром 300 мм.Следите, чтобы шар касался верхнего основания столба.
