Устройство тягового двигателя

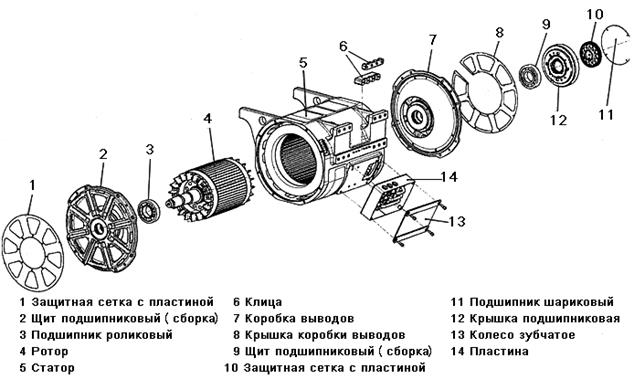

Рис.25 Тяговый двигатель

Тяговый двигатель (Рис.25) состоит из: статора, ротора, двух подшипниковых щитов, вентилятора.

Статор 5 (неподвижная часть) – предназначен для укладки в него двухслойной обмотки. Имеет форму полого цилиндра, собранного из пластин электротехнической стали, толщиной 0,5мм, изолированных друг от друга слоем лака, что обеспечивает уменьшение потерь от вихревых токов. Фазные обмотки, которые возбуждают вращающее магнитное поле, размещаются в пазах на внутренней стороне сердечника статора. Обмотка статора подсоединяется к 3-х фазному источнику переменного тока – инвертору.

Ротор 4 (вращающаяся часть) – короткозамкнутый. Собирается также из штампованных пластин электротехнической стали, определенной конфигурации, в результате чего на внешней стороне сердечника ротора образуются пазы. В пазы ротора вставляют обмотку, которая изготовляется в виде цилиндрической (беличьей) клетки из алюминиевых стержней. Стержни вставляются без изоляции. Концы стержней замыкают накоротко кольцами, которые изготавливают из того же материала. Обмотка ротора не соединяется с сетью и с обмоткой статора. Ротор насажен на вал тягового двигателя.

Вал тягового двигателя изготавливается из высоколегированной стали и имеет несколько шеек различной длины и диаметров для посадки на них подшипниковых щитов, сердечника ротора и зубчатого колеса 13 для импульсного датчика частоты вращения (ДЧВ).

Подшипниковые щиты» 2,9 устанавливаются в статор с двух сторон. Подшипники 3,11 щитов опираются на вал тягового двигателя. Корпус тягового двигателя имеет зажим заземления, через который двигатель заземляется.
