.В отсеке расположены пять датчиков тока и три датчика напряжения. Два датчика тока измеряют прямой (ДТ1) и обратный (ДТ2) ток тягового привода.

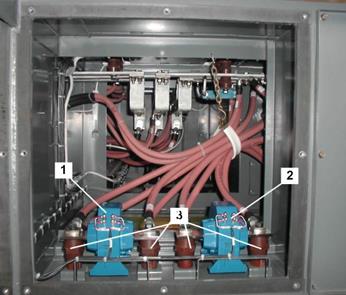

Рис.№8 Расположение оборудования в отсеке
Предназначен для формирования электрических сигналов, пропорциональных измеряемому току и передаче их в БУТП в качестве сигналов обратных связей для управления
силовым инвертора и защиты тягового привода от перегрузок.
Датчик тока состоит из преобразователя тока, первичной силовой шины и крепежных накладок, которые фиксируют преобразователь на силовой шине с помощью двух болтов. Силовые кабели подключаются к шине, проходящей через центр датчика. Провода управления крепятся к четырём клеммам.
