Виконання роботи

Лабораторна робота № 4

ВИВЧЕННЯ ДОДАТКОВИХ МОЖЛИВОСТЕЙ КРЕСЛЕННЯ В СИСТЕМІ КОМПАС-3D

Мета роботи – ознайомитись з додатковими прийомами виконання креслень в програмному пакеті підготовки конструкторської документації КОМПАС-3D, навчитись виконувати креслення ускладнених деталей на площині.

Виконання роботи

Для створення нового креслення відкриваємо програму КОМПАС-3D та вибираємо в головному меню "Файл" - "Создать". В щойно відкритому вікні заходимо на вкладку "Новые документы", вибираємо тип документа "Чертеж"(рис. 4.1).

Рис. 4.1. Створення нового документа «Чертеж»

Згідно 4 варіанту маємо побудувати наступне креслення (рис. 4.2):

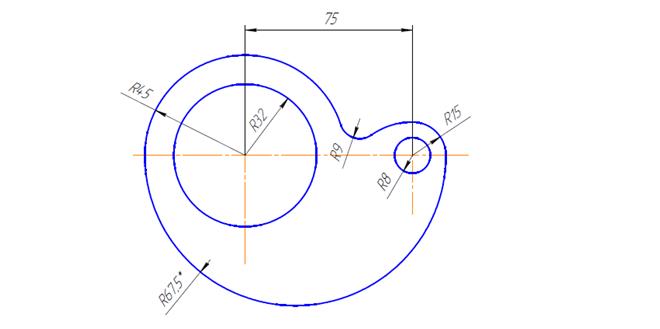

Рис. 4.2. Задане креслення згідно 4 варіанту

Порядок побудови даного креслення:

1. Для початку перейдемо на панелі перелючення в «Геометрию» та за допомогою інструмента «Окружность» побудуємо 2 кола з радіусами R=45 мм та R=32 мм (центр кіл спільний). В параметрах першого кола виберемо його побудову з осями.

2. Нанесемо допоміжні лінії для більш зручної побудови. Щоб це зробити вибираємо інструмент «Вспомогательная прямая», а саме «Горизонтальная прямая» та «Параллельная прямая» (на відстані 75 мм від центра кіл).

3. Побудуємо кола з радіусами R=15 мм та R=8 мм (центр кіл знаходиться на перетині допоміжних ліній). В параметрах першого кола виберемо його побудову з осями.

Результат побудови зображений на рис. 4.3.

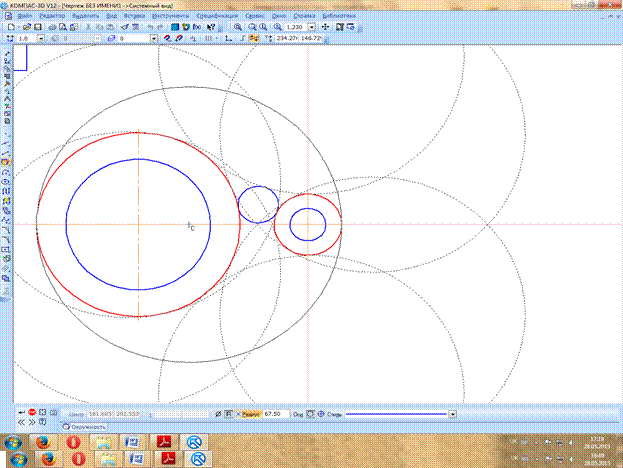

4. Побудуємо «Окружности, касательные к 2 кривым» та задамо в параметрах їх радіуси R=9 мм та R=67,5 мм. Виберемо кола, до яких вони мають бути дотичними. Виберемо потрібний нам варіант та натиснемо «Enter» (рис. 4.4).

Рис. 4.3. Побудова кіл з радіусами R=45 мм, R=32 мм, R=15 мм та R=8 мм

Рис. 4.4. Побудова округлості, дотичної до 2-х кривих

Видалимо зайві лінії, перейшовши на панелі переключення в "Редагування" та вибравши на інструментальній панелі "Усечь кривую" (рис. 4.5).

Рис. 4.5. Застосування інструменту «Усечь кривую»

6. Проставляємо розміри за допомогою інструментів «Авторазмер» та «Радиальный размер» (відбувається в "Размерах" на панелі переключення). На останок позначаємо всі потрібні нам осьові лінії за домомогою "Обозначения"-"Автоосевая" з привязкою по перетину. В результаті креслення деталі завершено (рис. 4.6).

Висновок: на лабораторній роботі було розглянуто додаткові можливості системи КОМПАС-3D та виконано креслення ускладненої деталі на прикладі деталі згідно 4 варіанту. При цьому було описано кожен крок її побудови.

Рис. 4.6. Завершене креслення деталі згідно варіанту №4
