Тема: Структура технического обеспечения САПР. Цели и задачи:Изучить требования, предъявляемые к техническому обеспечению и типы сетей в САПР.
После занятия студент должен:
Знать:Задачи, решаемые техническими средствами САПР. Варианты топологии локальных вычислительных сетей (ЛВС). Структуру корпоративной сети САПР.
Уметь:Предложить варианты структуры ЛВС небольшого технического отдела. Предложить вариант структуры корпоративной сети крупной проектной организации.
Для выполнения лабораторной работы необходимо:
1. Проработать теоретический материал по теме: «Структура технического обеспечения САПР».
Понятия, которые необходимо рассмотреть на занятии:
Техническое обеспечение САПР включает в себя различные технические средства (hardware), используемые для выполнения автоматизированного проектирования, а именно ЭВМ, периферийные устройства, сетевое оборудование, а также оборудование некоторых вспомогательных систем (например, измерительных), поддерживающих проектирование.
Используемые в САПР технические средства должны обеспечивать:
выполнение всех необходимых проектных процедур, для которых имеется соответствующее ПО;
взаимодействие между проектировщиками и ЭВМ, поддержку интерактивного режима работы;
взаимодействие между членами коллектива, работающими над общим проектом.
Первое из этих требований выполняется при наличии в САПР вычислительных машин и систем с достаточными производительностью и емкостью памяти. Второе требование относится к пользовательскому интерфейсу и выполняется за счет включения в САПР удобных средств ввода-вывода данных и прежде всего устройств обмена графической информацией.

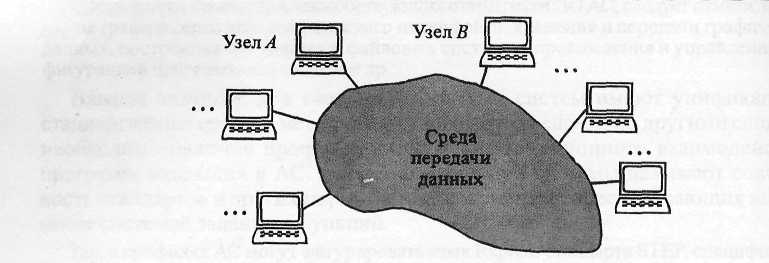

Третье требование обусловливает объединение аппаратных средств САПР в вычислительную сеть. В результате общая структура ТО САПР представляет собой сеть узлов, связанных между собой средой передачи данных (рис.1). Узлами (станциями данных) являются рабочие места проектировщиков, часто называемые автоматизированными рабочими местами (АРМ) или рабочими станциями(WS — Workstation), ими могут быть также большие ЭВМ (мейнфреймы), отдельные периферийные и измерительные устройства. Именно в АРМ должны быть средства для интерфейса проектировщика с ЭВМ. Что касается вычислительной мощности, то она может быть распределена между различными узлами вычислительной сети. Среда передачи данных представлена каналами передачи данных, состоящими из линий связи и коммутационного оборудования. В каждом узле можно выделить оконечное оборудование данных (ООД), выполняющее определенную работу по проектированию, и аппаратуру окончания канала данных (АКД), предназначенную для связи ООД со средой передачи данных. Например, в качестве ООД можно рассматривать персональный компьютер, а в качестве АКД — вставляемую в компьютер сетевую плату. Канал передачи данных — средство двустороннего обмена данными, включающее в себя АКД и линию связи. Линией связи называют часть физической среды, используемую для распространения сигналов в определенном направлении; примерами линий связи могут служить коаксиальный кабель, витая пара проводов, волоконно-оптическая линия связи (ВОЛС). Близким является понятие канала (канала связи), под которым понимают средство односторонней передачи данных. Примером канала связи может быть полоса частот, выделенная одному передатчику при радиосвязи. В некоторой линии можно образовать несколько каналов связи, по каждому из которых передается своя информация. При этом говорят, что линия разделяется между несколькими каналами.
