1. Соберите и включите схему, изображенную на рисунке 9.

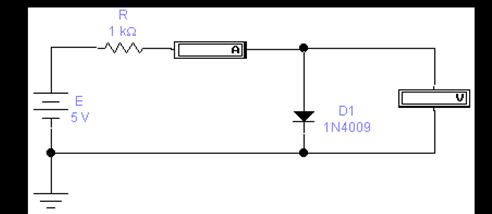

Рисунок 9 – Схема для исследования ВАХ диода
2. Последовательно устанавливайте значения ЭДС источника Е в соответствии с таблицей 1. Запишите значения напряжения Uпр и тока Iпр в таблицу.
Таблица 1 – Данные для построения прямой ветви ВАХ диода
| Е [B]
| Uпр [мB]
| Iпр [мA]
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 0,5
|
|
|
|
|
|
|
3. Переверните диод D1, включите схему и заполните таблицу 2.
Таблица 2 – Данные для построения обратной ветви ВАХ диода
4. По данным таблиц 1 и 2 постройте отдельно графики зависимостей
и
.
Поскольку значения напряжений и токов прямой и обратной ветвей диода сильно отличаются друг от друга, необходимо правильно подобрать масштабы токов и напряжений прямой и обратной ветвей.
5. Проведите касательную линию к графику прямой ветви вольтамперной характеристики в точке Iпр = 4 мА.
Используя формулу 4, определите дифференциальное сопротивление диода rд. Выполните те же расчеты для Iпр = 0,4 мА. Аналогично определите дифференциальное сопротивление диода при обратном напряжении Uобр = 5В.
6. Используя формулу 2, определите статическое сопротивление диода Rст при Iпр = 4 мА.
7. Письменно объясните поведение ВАХ и результаты, полученные при определении Rсти rд.
