Экспериментальное исследование триггера проводится на универсальной лабораторной установке.
Для исследования работы триггера необходимо иметь возможность задавать на его входы различные комбинации сигналов 0 и 1. Это реализуется с помощью двоичного счетчика (рис. 3.26). Кодовые последовательности, которые подаются на логические входы исследуемого триггера, снимаются с первых двух выходов счетчика. Временная диаграмма сигналов, подаваемых на входы исследуемого триггера, приведена на рис. 3.27.

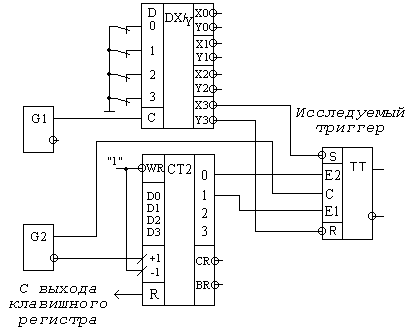

Рис. 3.26. Схема исследования триггера
Рис. 3.27. Временная диаграмма сигналов, подаваемых на входы исследуемого триггера
Правильность функционирования триггера проверяют в статическом и динамическом режимах.
