Объекты и классы объектов

Предметная область состоит из объектов, в качестве которых могут выступать люди, материальные предметы, производственные отделы, бумажные документы, операции, явления, абстрактные идеи. Например, объектами могут быть: студент Иванов И. И., группа 22301, экономический факультет, стипендия студента Иванова И. И., зачетная книжка студента Иванова И. И. и т. п.

Отобразить в модели каждый объект предметной области не представляется возможным. Модель предполагает некоторое обобщение и сведение всего к общей структуре. Поэтому среди всех конкретных объектов необходимо выделить их общие признаки, характеристики и по ним объединить объекты в классы. Так, Петрова С. П., Иванова И. И. и Булкина А. А. можно объединить в класс Студент, а Карандаш, Блокнот и Линейку – в класс Товар.

Каждый класс определяется набором атрибутов, т. е. свойств, которыми обладает каждый объект, принадлежащий к этому классу. Например, класс Студент может иметь следующие свойства: ФИО, Год рождения, Курс обучения, Номер зачетной книжки, а класс Товар – Наименование, Дата изготовления, Цена.

Свойства могут носить статический или динамический характер, что означает, что значение свойства не может измениться или может измениться с течением времени. Например, значение свойства Год рождения для класса Студент не может измениться, а значение свойства Курс обучения того же класса будет изменяться каждый учебный год, если, конечно, это добросовестный студент.

В терминах модели «сущность–связь» классы объектов обозначаются прямоугольниками, а свойства – овалами. Внутри прямоугольника записывается название класса, внутри овала – название свойства. Изменчивость свойств на схеме обозначается латинскими буквами S и D. Буква S означает статический характер свойства, буква D – динамический.

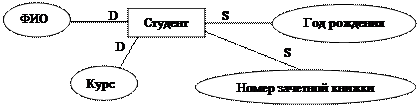

На рисунке ниже представлен класс Студент, имеющий четыре свойства, два из которых являются статическими (Год рождения и Номер зачетной книжки), а два других – динамическими (ФИО и Курс).
