Делители напряжения используются для расширения диапазона измерения электронных и цифровых приборов, измеряющих напряжения (вольтметры, частотомеры, фазометры и др.) в цепях постоянного и переменного токов.
Схема двухкаскадного делителя показана на рис. 5.4.
Если не учитывать собственное сопротивление Rv вольтметра, то соотношение между измеряемым напряжением U и показанием Uv вольтметра равно:
,
Рис. 5.4
здесь D – коэффициент деления делителя.
При учете влияния входного сопротивления Rv вольтметра:

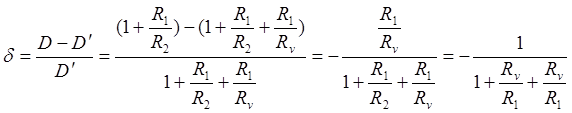

Пренебрежение влиянием сопротивления Rv приводит к возникновению методической составляющей погрешности результата измерения:
т.е. результат измерения меньше действительного значения.
Пример 5.4. Определите сопротивление вольтметра, при котором методическая составляющая погрешности результата измерения напряжения по схеме рис. 5.4 не будет превышать δмт ≤ 0,05%. Сопротивление плеч делителя R1 = 90 KΩ, R2 = 10 KΩ.
.
