ЗАДАНИЕ 7. Выполнить тоновую коррекцию тёмного изображения с использованием команды Curves (Кривые).

• Открыть файл Hengehog.jpg.

• Выполнить команду Image/Duplicate (Изображение/Создать копию).

На экране — две одинаковые фотографии. Откорректируем копию и сравним результат с оригиналом.

• Выполнить команду Image/Adjust/Curves (Изображение/Коррекция /Кривые).

Откроется окно Curves (Кривые),представленное на рис. 8.

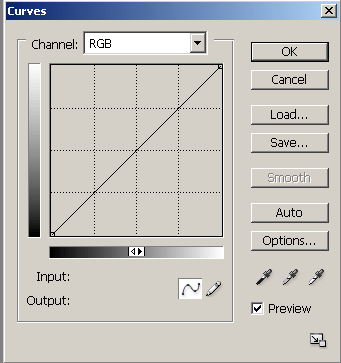

Рис.8. Диалоговое окно Curves (Кривые)для коррекции тонового диапазона

На графике вдоль горизонтальной оси расположены исходные значения яркостей пикселей (Input — Вход), а по вертикальной оси — новые откорректированные значения (Output — Выход). Пока не внесено никаких изменений, исходные значения яркостей пикселей (входные) и новые (выходные) одинаковы, поэтому кривая представляет собой прямую линию, расположенную под углом 45 градусов. Эта линия означает отсутствие коррекции. Нижняя левая точка прямой — тени, центральная часть — средние тона, а верхняя правая точка — свет.

Полутоновая шкала под квадратным полем содержит значения яркостей пикселей от чёрного (0) до белого (255).

• Щёлкнуть курсором-перекрестьем в центре кривой. На кривой появится контрольная точка.

• Установить курсор мыши на контрольной точке.

• Нажать кнопку мыши.

• Переместить при нажатой кнопке контрольную точку вверх и влево (рис. 9).

Изображение осветлится.

• Добиться оптимальной яркости изображения путём перемещения контрольной точки.

Теперь посмотрим, как изменилась яркость исходного изображения.

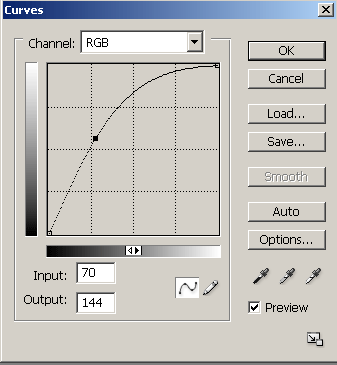

Рис. 9. Вид кривой для усиления яркости тёмного изображения

• Снять выделение с контрольной точки (щёлкнуть в любой части квадрата).

• Перемещать курсор-перекрестье вдоль кривой, одновременно наблюдая за значениями полей Input (Вход) и Output (Выход).

Вы видите, что Input (Вход) < Output (Выход). Это означает, что в результирующем изображении яркость пикселей больше по сравнению с исходным. Таким образом, для усиления яркости тёмного изображения кривая должна принять выпуклую форму.

Замечание. Можно поставить на кривой несколько контрольных точек и с их помощью отрегулировать вид кривой и, следовательно, яркость изображения.
