Двудольный граф F (или граф паросочетаний) - это граф, для которого можно выполнить разбиение его множества вершин V на два подмножества V1 и V2 таким образом, что каждое ребро графа F соединяет вершины из разных множеств.
Если в двудольном графе F каждая вершина из V1 соединена ребром со всеми вершинами из V2, то F называется полным двудольным графом. Обозначение: K|V1|, |V2|. Понятно, что в графе K|V1|, |V2| имеется |V1| × |V2| ребер.
Теорема Кёнига. Граф является двудольным тогда и только тогда, когда все его простые циклы имеют четную длину.
_ Пусть граф F - двудольный. Тогда каждый простой цикл v1, v2, ... vn, v1 графа F содержит вершины из V1, скажем, с нечетными номерами, и вершины из V2 - с четными, так что длина этого цикла является четным числом.
^ Предположим, не теряя общности, что F - связный граф (поскольку каждую компоненту графа F можно рассматривать отдельно). Выберем произвольную вершину v1Î V и обозначим через V1 множество, состоящее из v1 и всех вершин, находящихся в графе F на четном расстоянии от v1; определим V2, = V \ V1.
Так как все простые циклы графа F имеют четную длину, то каждое его ребро соединяет вершину из множества V1 с вершиной из множества V2. В самом деле, предположим, что существует ребро (u, v), соединяющее две вершины из множества V2. Тогда две кратчайшие простые цепи - из вершины v1 к вершине v и из вершины v1 к вершине u - в объединении с ребром (u, v) образуют цикл нечетной длины.
Из теоремы Кёнига следует, что в каждом из двудольных графов нет циклов, содержащих три вершины и три ребра (треугольников).
Планарность
Граф укладывается на поверхности S, если его диаграмму можно так нарисовать на S, что никакие два его ребра не пересекаются
Граф называется планарным, если его можно уложить на плоскости; плоский граф - это граф, уже уложенный на плоскости.

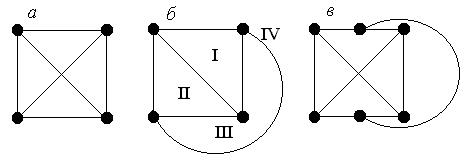

Пример.Граф 3.23, а является планарным, так как он изоморфен плоскому графу 3.23, б. Граф 3.23, в планарным не является.
Рис. 3.23.
Области, на которые плоский граф разбивает плоскость, называются гранями. Количество граней будем обозначать r.
Пример.Граф 3.23, б разбивает плоскость на четыре грани: r = 4; при этом грани I, II, III - внутренние, а неограниченная грань IV - внешняя.
Изучение плоских графов начнем с минимального связного графа, состоящего из единственной вершины и не имеющего ребер. Любые точки плоскости, не совпадающие с вершиной этого графа, можно соединить ломаной линией, не проходящей через нее. Значит у минимального графа на плоскости одна связная область.
Любой другой связный плоский граф F*(V*, E*)может быть порожден из связного плоского графа F(V, E) с меньшим количеством вершин или ребер с помощью одной из следующих операций.

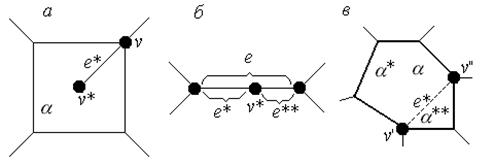

Рис. 3.24.
1. Добавление вершины степени 1. Внутри некоторой грани a ставится новая вершина v* и соединяется новым ребром e* с некоторой вершиной v, расположенной на границе грани a (рис. 3.24, а).
2. Добавление вершины степени 2. Внутри некоторого ребра e ставится новая вершина v*. Таким образом, это ребро разбивается на два - e* и e** (рис. 3.24, б).
Очевидно, что для операций 1 и 2: |V*| = |V| + 1; |E*| = |E| + 1; r* = r.
3. Разбиение области. Новое ребро e* соединяет v’ вершины и v’’, расположенные на границе грани a, и лежит в этой грани (рис. 3.24, в). Из теоремы Жордана следует, что грань разбивается на две - a* и a**. Значит, для операции 3: |V*| = |V| ; |E*| = |E| + 1; r* = r + 1.
Докажем, что при помощи указанных операций можно породить любой связный плоский граф.
Будем использовать обратные операции: удаление вершин степени 1 и 2, а также разрыв цикла. Рассмотрим не минимальный связный плоский граф F*(V*, E*). Если в нем есть вершина степени 1 или 2, то можно произвести операцию удаления этой вершины, причем в результате получится связный плоский граф F(V, E). Наоборот, граф F*(V*, E*) может быть получен из графа F(V, E) операцией добавления вершины степени 1 или 2.
Пусть теперь степени всех вершин графа F*(V*, E*) не меньше, чем 3. Значит, сумма S степеней всех вершин не меньше утроенного числа вершин: S ³ 3|V*|. С другой стороны, по лемме о рукопожатиях сумма S равна удвоенному числу ребер: S = 2|E*|. Отсюда |E*| ³ 3|V*|/2.
Цикломатическое число графа F*(V*, E*) равно |E*| - |V*| + 1 ³ |V*|/2 + 1 > 0, значит, в нем есть некоторый цикл Z. Если удалить из графа F* какое-нибудь ребро цикла Z, то F* останется связным. Наоборот, граф F*(V*, E*) может быть получен из связного плоского графа F(V, E) операцией соединения вершин v’ и v’’ ребром e*. Так как при этом возникает новый цикл Z, то область a, по которой проходит ребро e*, разбивается на две.
Теорема Эйлера. Пусть F(V, E) - связный плоский граф. Тогда количества его вершин, ребер и граней связаны соотношением:
|V| - |E| + r =2. (13.1)
1. В минимальном связном плоском графе: |V| =1; |E| = 0; r =1, значит, |V| - |E| + r =2.
2. Пусть соотношение выполняется для всех связных плоских графов F(V, E) при |E| = k.
3. Докажем, что оно выполняется для всех связных плоских графов F*(V*, E*) при
|E*| = k+1.
Как было показано выше, граф F* можно получить из графа F при помощи операций 1, 2, 3. Если была использована операция 1 (или 2), то
|V*| - |E*| + r* = (|V|+1) - (|E|+1) + r = |V| - |E| + r = 2.
Следствие 1. Если F(V, E) - связный планарный граф (|V|>3), то |E| £ 3|V| - 6.
Каждая грань ограничена, по крайней мере, тремя ребрами, каждое ребро является границей не более чем двух граней, т.е. 2|E| ³ 3r или r £2|E|/3. Тогда, из соотношения Эйлера,

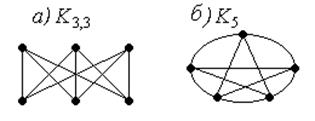

Следствие 2. Графы K5 и K3,3 (рис. 3.25) не являются планарными.
Если бы граф K5 был планарным, то для него выполнялось бы соотношение (13.2):
(10 = |E|) £ (3|V| - 6 = 9), т.е. 10 £ 9. Последнее неравенство является ложным.
В графе K3,3 нет треугольников, значит, в его плоской укладке (если такая существует) каждая грань ограничена не менее чем четырьмя ребрами и, следовательно, 2|E| ³ 4r или r £|E|/2. По формуле Эйлера
Для K3,3 имеем: (|E| = 9) £ (2|V| - 4) = 8. ), т.е. 9 £ 8. Последнее неравенство является ложным.
Рис. 3.25.
Следствие 3. В любом планарном графе F(V, E) найдется вершина, степень которой не больше 5.
Предположим, что таких вершин нет, т.е. степень каждой вершины не менее 6. По лемме о рукопожатиях имеем:
2|E| = ³ 6|V|, т.е. |E| ³ 3|V|, что противоречит соотношению (13.2)
Критерий, характеризующий планарные графы, был предложен в 30-х гг. нашего столетия русским математиком Понтрягиным и польским математиком Куратовским.
Теорема 3.1 (Понтрягина - Куратовского). Граф является плоским тогда и только тогда, когда он не имеет подграфом графа K5 или графа K3,3.
Доказательство этой теоремы здесь не приводится ввиду его сложности. Интересующиеся могут найти его, например, в [1].
