1. Исследовать работу однополупериодной и двухполупериодной схем выпрямителя для случаев:
активной нагрузки;
емкостной нагрузки;
зарисовать форму выходного напряжения, а также форму тока, протекающего через диод
Определить действующее Uд и среднее Uo значение выпрямленного напряжения
.

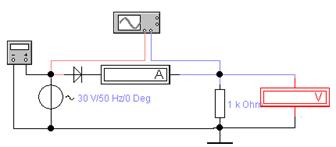

Провести эксперимент с заменой диода следующими схемами:

2. Определить с помощью осциллографа угол отсечки q и коэффициент пульсаций кп для одно- и двухполупериодной схем.

3. Исследовать сглаживающее действие фильтра LC при одно- и двухполупериодном выпрямлении. Определить коэффициенты сглаживания.
4. Отснять нагрузочные характеристики выпрямителя и определить его выходное сопротивление.
5. Подключить к выпрямителю параметрический стабилизатор, снять нагрузочную характеристику стабилизатора и
определить по ней его выходное сопротивление, определить коэффициент стабилизации (схема выпрямителя мостовая, фильтр LC отключен).
6 Используя анализ АС frecunsi ,определить полосу пропускания Г и П –образных RC и LC фильтров
7 Исследовать схемы умножения
добиться умноже-
ния Uвых. в 5 раз.

В этих схемах на вход подать 220V 50Hz на выходе получить заданное выходное напряжение и снять осциллограммы для тока и напряжения , для этого надо подобрать С Ниже приведена схема зарядного устройства,подбором емкости добиться заданного тока( входное напряжение согласно варианту)

8 Исследовать управляемый выпрямитель,снять осциллограммы ,изменяя Uупр

9 Исследовать схемы параметрического стабилизатора а) со стабилизатором тока и б)
двухкаскадный параметрический стабилизатор.Сравнить Кст и КПД со схемой в п.5
