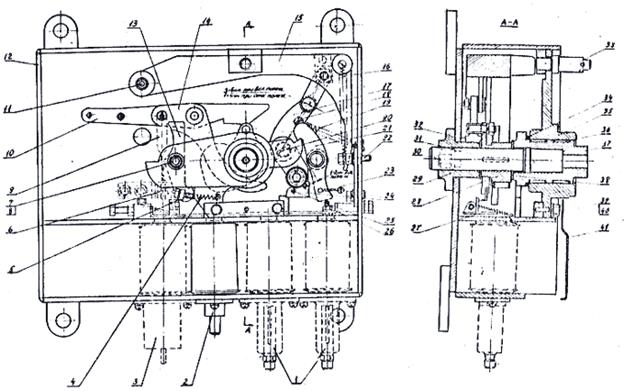

Устройство привода:
Электромагнит отключения; 4, 16, 19, 23, 27 – пружины; 3-реле РС; 5 – регулировочный винт; 6-механизм взвода реле РС; 7, 20, 33 – оси; 8 – гайка М10; 10, 14, 28, 37 – рычаги; 9 – тяга; 11 – ось; 12 корпус; 13 – собачка; 15 – серповидный рычаг; 17 – механизм расцепления; 18 – винт М6; 21 – защелка; 22 – болт М8; 24 – планка; 25 – винт М4; 26 – релейная планка; 29 подшипник; 30 – вал; 31 – шпонка; 32 – шайба; 34 – кольцо; 35 – передняя стенка; 36 – игольчатые ролики; 38 – шайба; 39 – болт М12; 40 – шайба; 41 – кожух.
Привод типа ШПОМ предназначен для отключения отделителя автоматически от действия средств защиты или дистанционно под действием отключающих пружин при подаче команды через специальное блокировочное реле или оперативный электромагнит, а также для включения отделителя вручную (с помощью съёмной рукоятки) с посадкой на защёлку.
