По категориям размещения и климатическому исполнению


Дата добавления: 2015-07-23; просмотров: 1107; Нарушение авторских прав


пять категорий размещения (вне и внутри помещений с различными условиями обогрева и вентиляции);

шесть климатических исполнений (У, ХЛ, ТВ, ТС, Т и О) в зависимости от географического места установки.

Общее устройство и принцип действия воздушных выключателей



В воздушных выключателях (ВВ) энергия сжатого воздуха используется и как движущая сила, перемещающая контакты, и как дугогасящая среда. Принцип действия дугогасительного устройства (ВВ) заключается в том, что дуга, образующаяся между контактами, подвергается интенсивному охлаждению потоком сжатого воздуха, вытекающего в атмосферу. При прохождении тока через ноль температура дуги падает и сопротивление промежутка увеличивается. Одновременно происходит механическое разрушение дугового столба и вынос заряженных частиц из промежутка.



ВВ конструктивно подразделяются на:

Выключатель с открытым отделителем

Выключатель с газонаполненным отделителем

Выключатель с камерами в баке со сжатым воздухом




Устройство разъединителей РВ и РВО показано на рисунке 1. Для создания необходимого давления между подвижными и неподвижными контактами с обеих сторон параллельных подвижных контактов установлены пружины, а для исключения самопроизвольного отключения разъединителя, при прохождении через него токов короткого замыкания, на подвижных контактах установлены стальные пластины, которые образуют электромагнитные замки.

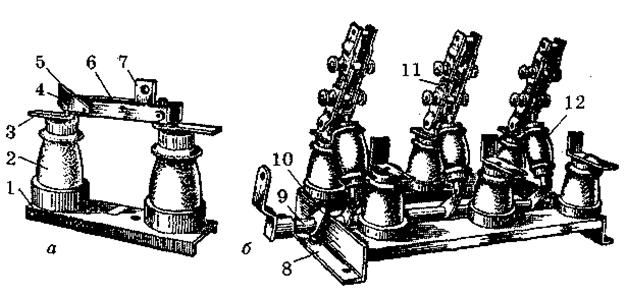

Рисунок 1 – Высоковольтные разъединители внутренней установки:

а — однополюсный на 6 кВ; б — трехполюсный на 10 кВ; 1 — цоколь;

2 — опорный изолятор; 3 — неподвижный контакт; 4 — ось;

5 — скоба упора; 6 — подвижный контактный нож; 7 — ушко

для управления разъединителем; 8 — рама; 9 — вал; 10 — упор;

11 — нож разъединителя с контактными пружинами;

12 — фарфоровая тяга

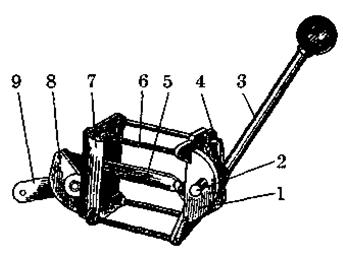

Рисунок 2 – Рычажный привод ПР-2:

1 — передний подшипник; 2 — фиксатор; 3 — рукоятка; 4 — направляющие; — поводок; 6 — шпильки; 7 — задний подшипник; 8 — регулировочный сектор; 9 — рычаг

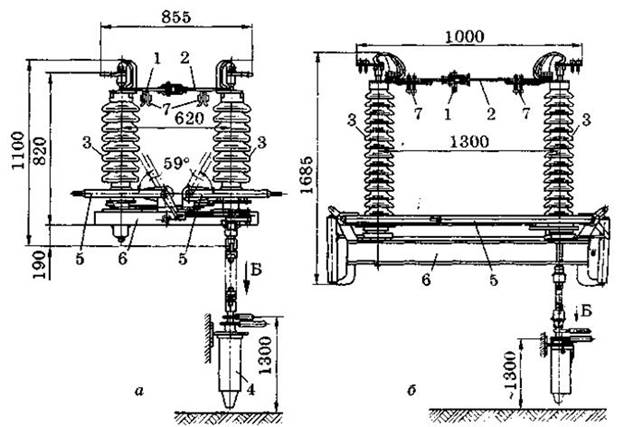

Рисунок 3 – Двухколонковые разъединители типа РЛНДЗ (один полюс):

а — на 35 кВ, 1000 А; б — на 110 кВ, 2000 А; 1, 2 — полуножки с ламелями; 3 — поворотные изоляторы; 4 — привод; 5 — заземляющие ножи; 6 — рама основания; 7 — контакты заземлителей



Включение и отключение разъединителей производится с помощью рычажных приводов марки ПР, ПРН, ДРНЗ, червячных ПЧ, ПЧН и др. Разъединители РЛНЗ снабжаются заземляющими ножами, причем вал с этими ножами блокируется с валом разъединителя для исключения ошибочных действий при переключениях. Рычажный привод ПР-2 (рисунок 2) применяется с разъединителями на ток до 600 А. Он имеет передний 1 и задний 7 подшипники, скрепленные между собой шпильками 6. Длина шпилек регулируется. Управление осуществляется с помощью рукоятки 3, соединенной поводком 5 с регулировочным сектором 8, сектор поворачивает закрепленный на нем рычаг 9, а соединенная с ним тяга поворачивает вал разъединителя. Во включенном или отключенном положении разъединителя привод можно застопорить фиксатором 2.

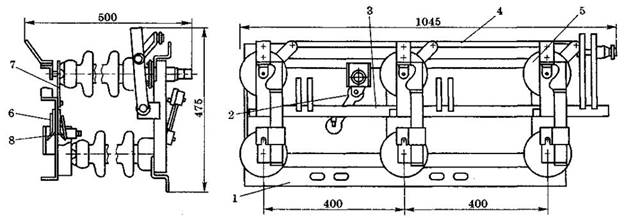

Рисунок 4 – Разъединитель

РЛНД 1-10Б/400У1 на напряжение 10кВ, ток 400 А:

1 — рама; 2 — рычаг; 3 — вал; 4 — тяга, с помощью которой поворачивается изолятор с подвижными контактами; 5 — изолятор, вращающийся вместе с подвижными контактами; 6 — стальные пластины магнитного замка; 7 — контакт; 8 — пружины для создания плотности контакта



Разъединитель РЛНДЗ (рисунок 3) имеет заземляющие ножи. При отключении ножи заземления замыкают на землю провода, которые присоединены к разъединителю. Между заземляющими и рабочими ножами обязательно устанавливается механическая блокировка для того, чтобы не допустить включения заземляющих ножей при включенном разъединителе.



Заземление отключенных участков производится при помощи стационарных заземляющих ножей, составляющих единое целое с разъединителем.

Комплектно с разъединителем поставляется ручной привод с одним или двумя блок-замками.
