Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Применяются для групповой защиты в жилом и гражданском строительстве, производственных объектов, электроподстанций, распределительных пунктов. Выключатели устанавливают в электрощитах со степенью защиты по ГОСТ 14254-96 не ниже IР30.
Преимущества
· Высокая коммутационная способность
· Габариты и вес - на 10-20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможным замену старых автоматических выключателей на выключатели серии ВА88
· Большой ассортимент аксессуаров
· Простая самостоятельная установка дополнительных устройств:
аварийный контакт;
дополнительный контакт;
независимый расцепитель;
расцепитель минимального напряжения;
привод ручной поворотный;
электропривод;
втычная панель;
выкатная панель.
· Работает в любом положении относительно вертикали
· Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников, межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели
· При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку
· Насечки на контактах, исключающие перегрев и оплавление проводов за счет надежной фиксации в местах присоединения
· Срок службы не менее 15 лет
Дополнительная информация
ОПИСАНИЕ
Автоматические выключатели серии ВА88 являются электрическими коммутационными аппаратами трехфазного исполнения (трех- и четырехполюсные). ВА88 снабжены двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрены 6 типоисполнений на номинальные коммутируемые токи от 125 до 1600А с промежуточными уставками электротепловых расцепителей.
ПРИНЦИП ДЕЙСТВИЯ
Выключатель ВА88 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки “Тест” проверки механизма отключения выключателя. Основание является несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления с системой подвижных контактов, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части. Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены подпружиненные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним коленом на выступ поворотного элемента “сброса” механизма управления. “Сброс” механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты (9) толкатели и биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий. Система дугогашения выключателей в исполнениях ВА88-32 и 33 (до 160А) состоит из дугогасящих решеток со стальными никелированными вкладышами; в исполнении ВА88-35 (250А) и выше применены дополнительные распылители дуги в виде толстых перфорированных стальных пластин, вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объём распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока. Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

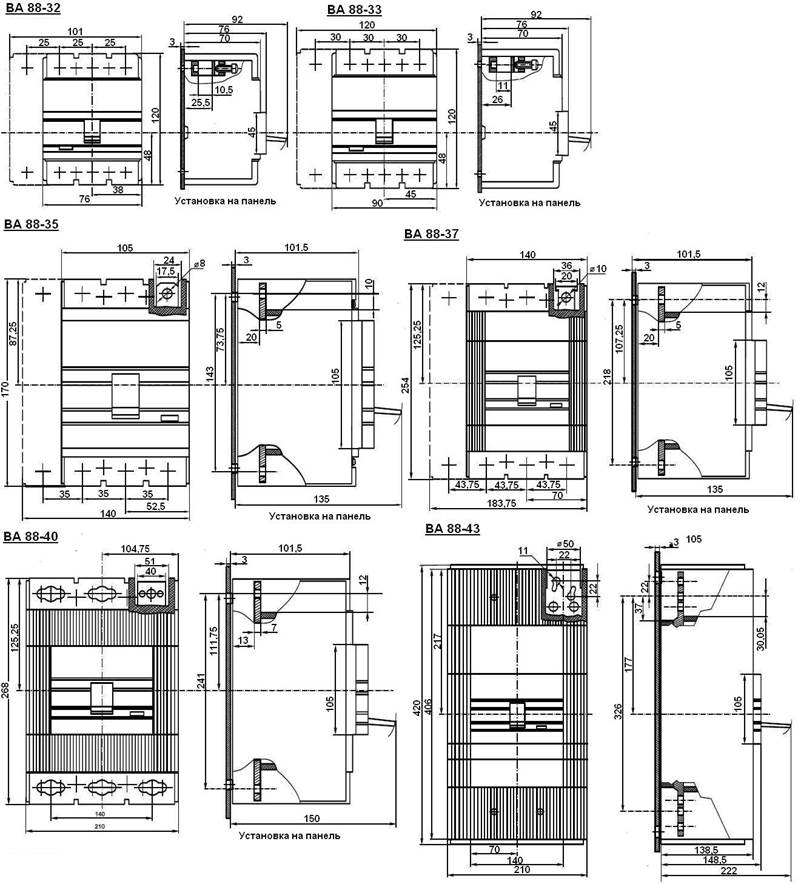

Ассортимент автоматических выключателей ВА88
Наименование
Номинальный ток, А
Количество полюсов
Номинальная предельная наибольшая отключающая способность Icu
Кол-во в упаковке, шт
Артикул
Индивидуальная
Групповая
ВА88-32 3Р 12,5 А 25 кА
12,5
SVA10-3-0012
ВА88-32 3Р 16 А 25кА
SVA10-3-0016
ВА88-32 3Р 25 А 25 кА
SVA10-3-0025
ВА88-32 3Р 32 А 25 кА
SVA10-3-0032
ВА88-32 3Р 40 А 25 кА
SVA10-3-0040
ВА88-32 3Р 50 А 25 кА
SVA10-3-0050
ВА88-32 3Р 63 А 25 кА
SVA10-3-0063
ВА88-32 3Р 80 А 25 кА
SVA10-3-0080
ВА88-32 3Р 100 А 25 кА
SVA10-3-0100
ВА88-32 3Р 125 А 25 кА
SVA10-3-0125
ВА88-33 3Р 16 А 35 кА
SVA20-3-0016
ВА88-33 3Р 32 А 35 кА
SVA20-3-0032
ВА88-33 3Р 40 А 35 кА
SVA20-3-0040
ВА88-33 3Р 50 А 35 кА
SVA20-3-0050
ВА88-33 3Р 63 А 35 кА
SVA20-3-0063
ВА88-33 3Р 80 А 35 кА
SVA20-3-0080
ВА88-33 3Р 100 А 35 кА
SVA20-3-0100
ВА88-33 3Р 125 А 35 кА
SVA20-3-0125
ВА88-33 3Р 160 А 35 кА
SVA20-3-0160
ВА88-35 3Р 63А 35кА
SVA30-3-0063
ВА88-35 3Р 80А 35кА
SVA30-3-0080
ВА88-35 3Р 100А 35кА
SVA30-3-0100
ВА88-35 3Р 125 А 35 кА
SVA30-3-0125
ВА88-35 3Р 160 А 35 кА
SVA30-3-0160
ВА88-35 3Р 200 А 35 кА
SVA30-3-0200
ВА88-35 3Р 250 А 35 кА
SVA30-3-0250
ВА88-35 3Р 250А 35кА с электронным расцепителем МР 211
SVA31-3-0250
ВА88-37 3Р 250 А 35 кА
SVA40-3-0250
ВА88-37 3Р 315 А 35 кА
SVA40-3-0315
ВА88-37 3Р 400 А 35 кА
SVA40-3-0400
ВА88-37 3Р 400А 35кА с электронным расцепителем МР 211
SVA41-3-0400
ВА88-40 3Р 400 А 35 кА
SVA50-3-0400
ВА88-40 3Р 500 А 35 кА
SVA50-3-0500
ВА88-40 3Р 630 А 35 кА
SVA50-3-0630
ВА88-40 3Р 800 А
SVA50-3-0800
ВА88-40 3Р 800А 35кА с электронным расцепителем МР 211
SVA51-3-0800
ВА88-43 3Р 1000А 50кА с электронным расцепителем МР 110
SVA60-3-1000
ВА88-43 3Р 1250А 50кА с электронным расцепителем МР 110
SVA60-3-1250
ВА88-43 3Р 1600А 50кА с электронным расцепителем МР 110
SVA60-3-1600
ВА88-43 3Р 1000А 50кА с электронным расцепителем МР 211
SVA61-3-1000
ВА88-43 3Р 1250А 50кА с электронным расцепителем МР 211
SVA61-3-1250
ВА88-43 3Р 1600А 50кА с электронным расцепителем МР 211
