Добавляем анимацию в диаграмму

На вкладке “Анимация” выбираем “Настройка анимации”

Панель “Настройка анимации” открывается в правой части экрана. Если кнопка “Добавить эффект не активна, значит, на слайде не было выделено ни одного объекта. Анимацию можно настроить для любого объекта, расположенного на слайде, или для группы объектов. Например, можно анимировать диаграмму целиком, а можно – только отдельные точки, к которым нужно привлечь внимание. Щелкните на столбике, показывающем данные по России так, чтобы остался выделенным только он.

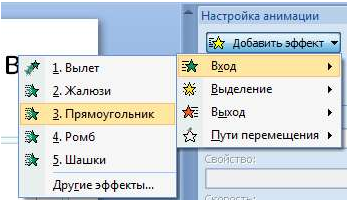

Выберите “Добавить эффект”–”Вход”–”Прямоугольник”

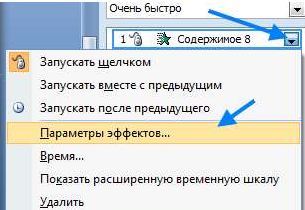

По умолчанию анимация применяется для всей диаграммы целиком. Давайте настроим эффекты анимации для диаграммы. Для этого раскрываем список настроек для выбранного эффекта анимации и выбираем “Параметры эффектов”.

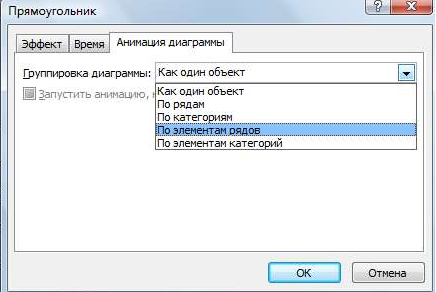

На вкладке “Анимация диаграммы” выбираем один из режимов группировки

Возможны следующие эффекты для группировки объектов при анимации диаграммы:

· как один объект – анимация применяется ко всей диаграмме целиком;

· по рядам – добавляет каждый ряд данных к диаграмме по одному. Например, если у вас гистограмма, показывающая квартальные цифры продаж по регионам, можно отобразить столбики по кварталу за определенный период времени;

· по категориям – добавляет к диаграмме каждую категорию данных по одной. Например, если у вас гистограмма, показывающая квартальные цифры продаж по регионам, вы могли бы отразить столбики по региону за определенный период времени;

· по элементам рядов – добавляет в диаграмму по одному маркеру в каждой серии. Например, если у вас гистограмма показывающая квартальные цифры продаж по регионам, вы могли бы отобразить столбики для каждого региона по одному кварталу за определенный период времени;

· по элементам категории – добавляет маркер для каждой категории к графику по одному. Например, если у вас гистограмма, показывающая квартальные цифры продаж по регионам, вы могли бы отобразить столбики для каждого квартала по одному региону за определенный период времени.

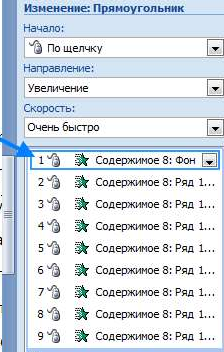

Заметьте, что если вы выбрали группировку по элементам, то слева от диаграммы показаны номера анимаций каждого из элементов.

Выбрав соответствующий номер, вы можете просто удалить в списке справа анимацию не нужных вам элементов, чтобы оставить только необходимое. Также можно настроить скорость и иные эффекты анимации для каждого из элементов.

Практические примеры

Упражнение.Создание слайда с диаграммой.
