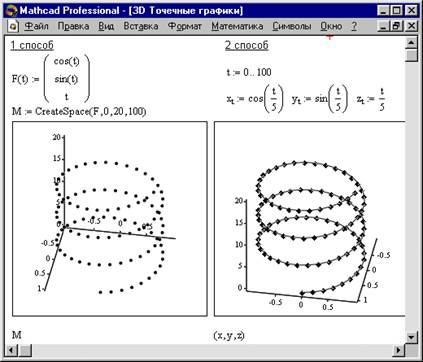

Рисунок 3. Построение 3D Точечных графиков
|
MathCAD имеет встроенную переменную FRAME, чье единственное назначение - управление анимациями:
· Создайте объект, чей вид зависит от FRAME.
· Убедитесь, что установлен режим автоматического расчета (Математика Þ Автоматическое Вычисление).
· Выберите Вид Þ Анимациядля вызова одноименного диалогового окна.
· Заключите в выделяющий пунктирный прямоугольник часть рабочего документа, которую нужно анимировать.
· Установите нижние и верхние границы FRAME (поля От: и До:).
· В поле Скорость введите значение скорости воспроизведения (кадров/сек).
· Выберите Анимация. Сейчас анимация только создается.
· Сохраните анимацию как АVI файл (Сохранить как).

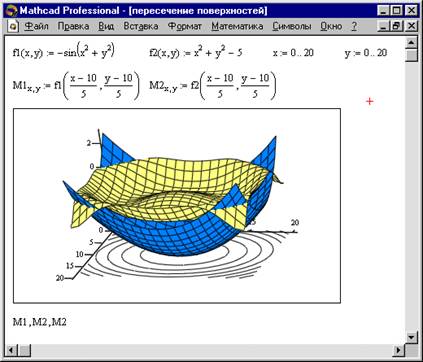

Рисунок 4. Построение двух пересекающихся поверхностей и одновременно контурного графика одной из них
|
· Воспроизведите сохраненную анимацию Вид ÞВоспроизведение.
