Тестовая база данных

Перед изучением языка SQL необходимо рассмотреть тестовую базу данных на которой будут отрабатываться все запросы. Наша тестовая база данных полностью соответствует рассмотренной в учебном пособии по нормализации данных и создании базы данных. Напоминаю, что эта база данных описывает сферу воздушных перевозок. Все пояснения к модели даны в пособии по нормализации данных и создании базы данных

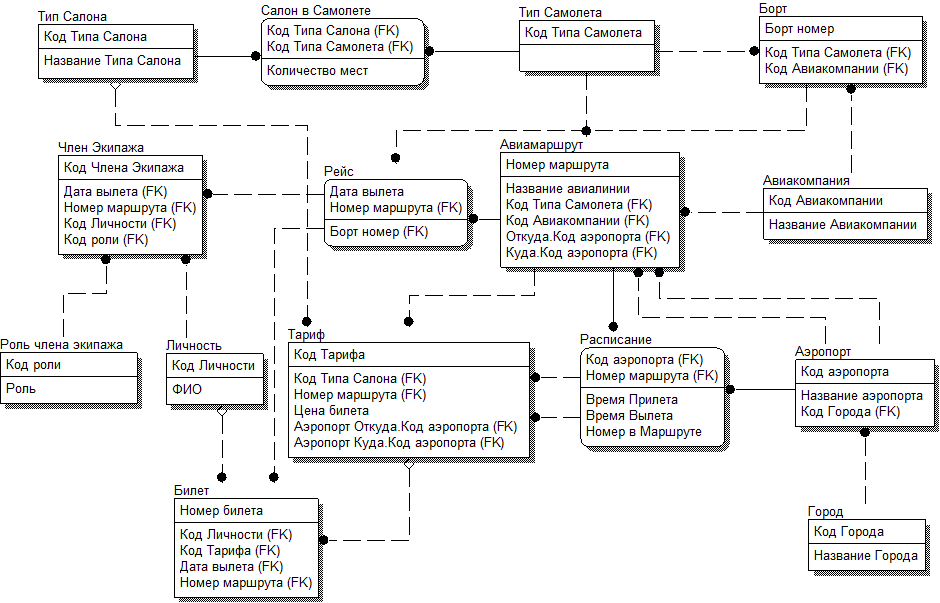

Для начала приведем логическую модель БД, где каждый информационный объект отображается реляционной таблицей, а связи между таблицами соответствуют связям между информационными объектами. Модель представлена в виде диаграммы

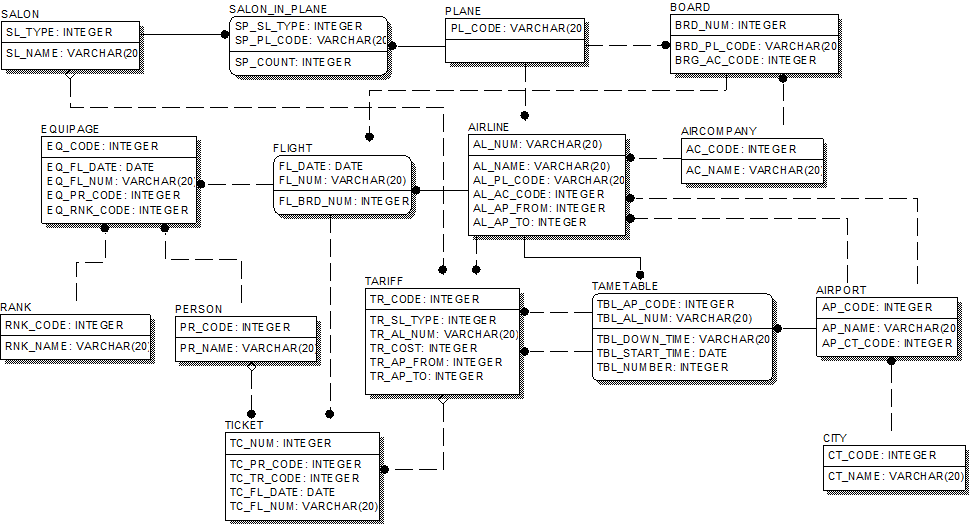

Последний этап моделирования БД - переход к физическому уровню модели, на котором модель также представлена в виде диаграммы

Приведем соответствие имен таблиц и полей на логическом и физическом уровне.

Вид объекта	Название на логическом уровне	Название на физическом уровне
Таблица	Авиамаршрут	AIRLINE
Поле	Номер маршрута	AL_NUM
Поле	Код Типа Самолета	AL_PL_CODE
Поле	Код Авиакомпании	AL_AC_CODE
Поле	Откуда	AL_AP_FROM
Поле	Куда	AL_AP_TO
Таблица	Аэропорт	AIRPORT
Поле	Код аэропорта	AP_CODE
Поле	Название аэропорта	AP_NAME
Поле	Код Города	AP_CT_CODE
Таблица	Авиакомпания	AIRCOMPANY
Поле	Код Авиакомпании	AC_CODE
Поле	Название Авиакомпании	AC_NAME
Таблица	Борт	BOARD
Поле	Борт номер	BRD_NUM
Поле	Код Типа Самолета	BRD_PL_CODE
Поле	Код Авиакомпании	BRG_AC_CODE
Таблица	Город	CITY
Поле	Код Города	CT_CODE
Поле	Название Города	CT_NAME
Таблица	Член Экипажа	EQUIPAGE
Поле	Код Члена Экипажа	EQ_CODE
Поле	Дата вылета	EQ_FL_DATE
Поле	Номер маршрута	EQ_FL_NUM
Поле	Код Личности	EQ_PR_CODE
Поле	Код роли	EQ_RNK_CODE
Таблица	Рейс	FLIGHT
Поле	Дата вылета	FL_DATE
Поле	Номер маршрута	FL_NUM
Поле	Борт номер	FL_BRD_NUM
Таблица	Личность	PERSON
Поле	Код Личности	PR_CODE
Поле	ФИО	PR_NAME
Таблица	Тип Самолета	PLANE
Поле	Код Типа Самолета	PL_CODE
Таблица	Роль члена экипажа	RANK
Поле	Код роли	RNK_CODE
Поле	Роль	RNK_NAME
Таблица	Тип Салона	SALON
Поле	Код Типа Салона	SL_TYPE
Поле	Название Типа Салона	SL_NAME
Таблица	Салон в Самолете	SALON_IN_PLANE
Поле	Код Типа Салона	SP_SL_TYPE
Поле	Код Типа Самолета	SP_PL_CODE
Поле	Количество мест	SP_COUNT
Таблица	Расписание	TIMETABLE
Поле	Код аэропорта	TBL_AP_CODE
Поле	Номер маршрута	TBL_AL_NUM
Поле	Время Прилета	TBL_DOWN_TIME
Поле	Время Вылета	TBL_START_TIME
Поле	Номер в Маршруте	TBL_NUMBER
Таблица	Тариф	TARIFF
Поле	Код Тарифа	TR_CODE
Поле	Код Типа Салона	TR_SL_TYPE
Поле	Номер маршрута	TR_AL_NUM
Поле	Цена билета	TR_COST
Поле	Аэропорт Откуда	TR_AP_FROM
Поле	Аэропорт Куда	TR_AP_TO
Таблица	Билет	TICKET
Поле	Номер билета	TC_NUM
Поле	Код Личности	TC_PR_CODE
Поле	Код Тарифа	TC_TR_CODE
Поле	Дата вылета	TC_FL_DATE
Поле	Номер маршрута	TC_FL_NUM

В таблицы тестовой базы данных занесена информация в количестве достаточном для прослеживания основных закономерностей, конечно этих данных намного меньше чем может содержатся в реальной базе данных, посвященной воздушным перевозкам. Все примеры запросов приведенные ниже выполнялись именно на этой базе данных.
