ПРИЛОЖЕНИЯ.

Дата добавления: 2015-07-04; просмотров: 1442; Нарушение авторских прав



Кривые намагничивания чугуна и сталей 1512, 1211.

Сборник задач по ТОЭ. Под ред. П.А. Ионкина. –1982г., стр.757.



Зависимость Н (В) Зависимость В (Н)

В,Тл Н, А/см   Н,А/см В, Тл Н,А/cм В,Тл
  Сталь Сталь 1211 Чугун   Сталь Сталь Чугун
0.05 0.12 0.22 7.0 0.25 0.14 0.04
0.1 0.18 0.35 8.0 0.5 0.43 0.20
0.2 0.25 0.50 10.0 0.75 0.60 0.34 0.05
0.3 0.35 0.65 12.0 0.73 0.53 0.10
0.4 0.50 0.80 16.0 1.4 0.87 0.73 0.20
0.5 0.65 0.95 21.5 1.8 0.96 0.90 0.38
0.6 0.75 1.15 28.0 0.51 0.47
0.7 0.95 1.30 40.0 2.5 1.07 1.12 0.57
0.8 1.15 1.55 60.0 1.12 1.17 0.62
0.9 1.50 1.75 82.0 3.5 1.14 1.20 0.67
2.00 2.05 1.16 1.23 0.70
1.1 2.90 2.40 1.21 1.28 0.74
1.15 3.60 2.80 1.25 1.32 0.76
1.2 4.65 3.40 1.29 1.35 0.80
1.25 6.00 4.30 1.32 1.38 0.86
1.3 7.40 5.55 1.345 1.40 1.00
1.35 9.15 7.00 1.37 1.42 1.05
1.4 11.75 9.00 1.40 1.45 1.12
1.45 15.5 11.60 1.44 1.48 1.20
1.5 22.0 15.20 1.46 1.51 1.25
1.55 33.0 19.50 --- 1.48 1.54 1.30
1.6 49.0 26.00 --- 1.49 1.55 1.35
1.65 69.0 40.00 --- 1.53 1.61 1.40
1.7 90.0 60.00 --- 1.57 1.64 1.45
1.76 120.0 80.00 --- 1.68 1.75 1.48
1.83 --- 120.00 --- 1.76 1.83 --- ---

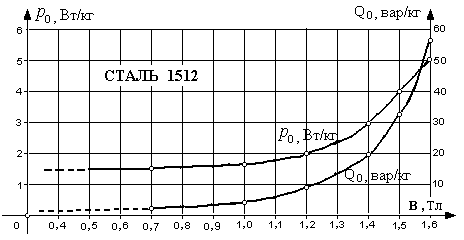

2.Удельные потери Р0 и удельная мощность намагничивания Q0

высоколегированной трансформаторной стали марки 1512

с низкими потерями, толщиной листов 0,5мм, при частоте 50 Гц



В, Тл 0,7 0,8 0,9 1,0 1,1 1,2 1,3 1,4 1,5 1,6
Р0, Вт/кг 1,6 1,65 1,67 1,7 1,8 2,0 2,4 3,0 4,0 5,0
Q0, вар/кг 2,8 3,2 3,6 13,5





------------------- АВХ, 20 марта 2005г.---------------------
