Инструкция по копированию электрических схем

из программы Electronics Workbench в документ WORD

Существуют 2 способа копирования

СПОСОБ.

Сначала надо выделить схему. Для этого надо подвести мышку к любому углу схемы. Нажать левую кнопку и (не отпуская ее) перемещать мышь пока вся нужная схема не закроется образующимся прямоугольником. После чего левую кнопку отпустить.

У выделенной схемы элементы станут красного цвета.

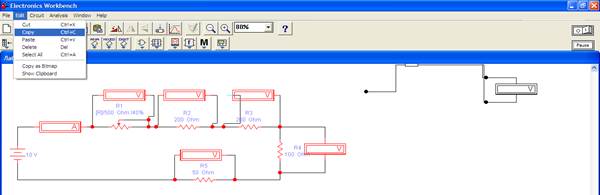

Затем, - или в верхнем меню Edit выбираем пункт Copy

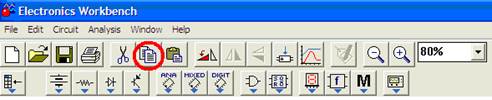

- или используем значок Copyна панели инстументов.

После этого переходим в программу WORD (где делается отчёт по ЛР).

Ставим курсор в то место, где должна быть схема. И даем команду вставить.

Или нажать значок Вставить на верхней панели инструментов в WORD,

Или выбрать пункт Вставить при нажатии правой кнопки мыши,

Или выбрать в верхнем меню Правка пункт Вставить, или др. способами.

В программе WORD размер и подробности перенесенной схемы

будут зависеть, от масштаба изображения копируемой схемы

в программе Electronics Workbench.

Чем больше масштаб (Scale Factor) в Electronics Workbenchтем больше,

и подробнее, будет рисунок в программе WORD. Процентымасштаба можно набрать любые, для этого нужно щелкнуть мышкой по значению и напечатать число.

1 способом нельзя перенести некоторые изображения

элементы схемы - Осциллографы.

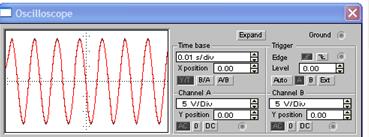

изображение окошка Осциллографа.

В случае когда к схеме подключён осциллограф или генератор.

Для копирования этой схемы 1 способом, надо не выделять красным цветом осциллограф и генератор. Если их выделить то то значокCopyостается бледным и скопироватьнельзя.
