1. Открыть файл Черт-3 и сразу же сохранить под именем Черт-4.
2. Достроить профиль детали, используя команду Mirror (Отражение), в соответствии с рис. 2.60:
а) вызвать команду Mirror (Отражение);
б) на запрос команды Select objects (Выберите объекты) указать, используя клавишу Shift, прямые 1 и 2, после чего завершить выбор;
в) на запрос Specify first point o'f mirror line (Определите первую точку линии отражения) указать на точку 3 осевой линии;
г) на запрос Specify second point of mirror line (Определите вторую точку линии отражения) указать на точку 4 осевой линии.
На запрос Delete source objects [Yes/No] <N> (Удаление исходных объектов [Да/ Нет] <Н>:) нажать Enter.
3. Переместить деталь типа гайки ближе к правому верхнему углу чертежа;
а) вызвать команду Move (Перемещение);
б) на запрос команды Specify base point or displacement (Определите базовую точку или перемещение:) указать точку 1(центр окружности);

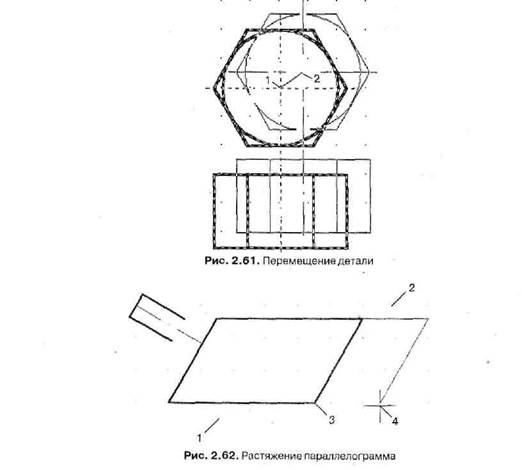

в) на запрос Specify second point or displacement, or <use (first point as displacement (Определите вторую точку или перемещение или Используйте первую точку для перемещениях) указать точку 2 на экране (рис. 2.61).
4. Вытянуть параллелограмм вправо (рис, 2.62), используя команду Stretch (Растянуть):
а) вызвать команду Stretch (Растянуть);
б) на запрос команды Select objects (Выберите объекты) ввести букву С (латинскую);
в) на запрос Specify first corner (Определите точку первого угла) указать точку первого угла рамки выбора, например точку 1на экране;
г) на запрос Specify second corner (Определите точку второго угла) указать точку противоположного угла рамки выбора, например точку 2 на экране, после чего нажать Enter;
д) на запрос Specify base point or displacement (Определите базовую точку или перемещение) указать точку 3 и потянуть мышью изображение;
е) на запрос Specify second point or displacement (Определите вторую точку или перемещение) щелкнуть мышью по экрану на точке 4.
5. Создать дугу 2, подобную дуге 1, на расстоянии 4 мм от нее (рис 2.63), используя команду Offset (Отступ):
а) вызвать команду Offset (Отступ);
б) на запрос команды Specify offset distance or [Through] < Through > (Определите величину отступа или [Точка прохождения] <Точка прохождения>) ввести 4 и нажать Enter;
в) на запрос Select object to offset or <exit> (Выберите объект для подобия или <выход>) указать дугу 1;
г) на запрос Specify point on side to offset (Определите точку со стороны отступа) щелкнуть мышью по экрану слева от дуги 1.
Аналогично достроить линии 1,2иЗ, подобные внешнему контуру (рис. 2.59).
6. Установить слой с именем Axis (Оси) текущим и начертить на нем окружность радиусом 30 мм (осевая линии центров) с центром в точке 1 (рис. 2.64).
8. Установить слой с именем Contour (Контур) текущим и начертить на нем окружность радиусом 4 мм с центром в точке 2.
9. Построить еще три окружности радиусом 4 мм, используя команду Array (Массив):
а) вызвать команду Array (Массив);
б) на запрос Select object: (Определите объект) указать на окружность и нажать Enter;
в) на запрос команды Enter the type array [Rectangular/Polar] <R> (Введите тип массива [Прямоугольный/Круговой] <П>:) ввести Р (латинскую) и нажать Enter;
г) на запрос Specify center point of array (Определите центральную точку массива:) указать точку 1 (рис. 2.64).
д) на запрос Enter the number of items in the array (Введите число элементов в массиве:) ввести цифру 4 и Enter;
е) на запрос Specify the angle to fill (+=ccw, -=cw) <360> (Определите угол заполнения (+=ccw, -=cw) <360>) нажать Enter;
ж) на запрос Rotate arrayed objects? [Yes/No] <Y> (Поворачивать объекты массива [Да/Нет] <Д>:) нажать Enter.
10. Дополнить нижнюю проекцию детали (рис. 2.64) прямыми 3, 4 и 5. При построении прямых 3 и 4 использовать объектную привязку к точкам 7, 8 и режим отслеживания.
11. Удалить линию 6 между прямыми 3 и 4 (рис. 2.64), используя команду Trim (Обрезать):
а) вызвать команду Trim (Обрезать);
б) на запрос Select objects (Определите объекты) указать прямую 3, а на повторный запрос Select object: (Определите объект) указать прямую 4 и нажать Enter;
в) на запрос Select object to trim or [Project/Edge/Undo/] (Выберите объект, который нужно обрезать, или [Проекция/Кромка/Отмена]:) указать прямую 6 и нажать Enter.
