В AutoCAD за замовчуванням прийняті такі правила виділення графічних об’єктів:
Ø Окремій графічний об’єкт виділяється по натисканні на ньому лівою клавішею миші
Ø Виділення наступних об’єктів не відміняє виділення попередніх
Ø Існує можливість масового виділення об’єктів (вибір рамкою)
Ø Виключення об’єкту із набору виділених здійснюється у режимі натиснутої клавіші Shift.
При виборі рамкою слід пам’ятати, що рамка може бути двох типів: січна (рис.30) і суцільна (рис.31). При виборі січної рамки (переміщенням покажчика миші справа наліво) будуть виділені всі графічні об’єкти, які потрапили туди цілком або частково. При виборі суцільної рамки (переміщенням покажчика миші зліва направо) будуть виділені тільки ті об’єкти, які цілком знаходяться у рамці).

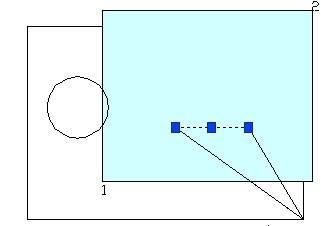

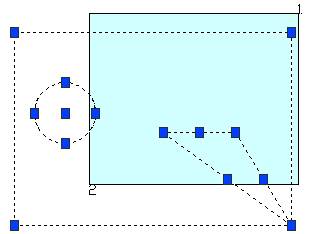

Рис.30 Січна рамка Рис.31 Суцільна рамка
Для прискорення процесу вибору множини однотипних об’єктів можна скористатися інструментом Швидкий вибір, який викликається з контекстного меню графічного поля AutoCAD (рис.32). Будуть вибрані одразу всі кола, колір яких чорний.

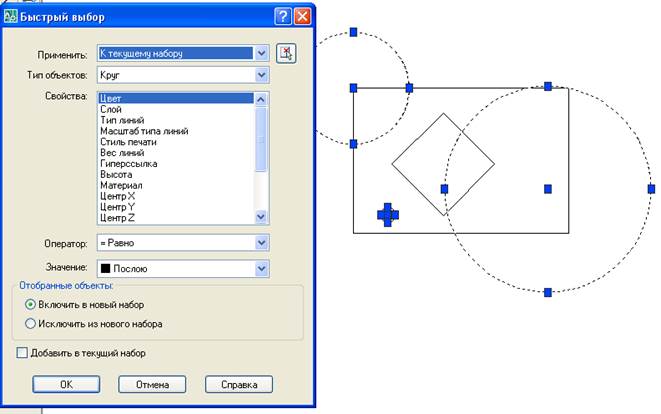

Рис.32 Вікно швидкого вибору об’єктів
