Відрізок

Відрізок або лінія є основним графічним об’єктом AutoCAD. Викликається з головного меню командою Креслення → Відрізок або натисканням на піктограму Відрізок панелі інструментів Креслення. Команда Відрізок створює серію відрізків від заданої точки, при цьому наступні відрізки починаються з кінців попередніх. Для завершення процесу креслення відрізків слід натиснути клавішу Enter, а відміни всієї серії – Esc, а для відміни останнього відрізку – опцію Відмінити.

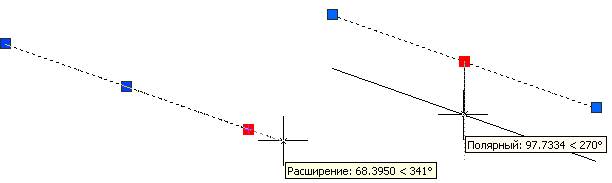

Якщо відрізок відмітити, то можна побачити три характерні точки: за кінцеві його можна розтягувати і змінювати напрямок, а за центральну – переміщувати (рис.16). Цей процес називається редагуванням за допомогою ручок. Він дуже зручний і використовується для всіх графічних примітивів AutoCAD.

Рис.16 Редагування за допомогою ручок

Приклад. Накреслити прямокутний трикутник, катети якого дорівнюють 300 (відкладати по осі X вправо) і 400 (відкладати по осі Y вверх). Почати креслення з точки, координати якої (100,200).

Послідовність дій для виконання:

1. Виконати командуКреслення → Відрізокабо
2. Задати координати першої точки 100, 200
3. Наступну точку знайти одним з трьох способів:

а. За допомогою полярного відстеження по горизонталі (кут 0°) задати розмір першого катету: 300

б. Задати відносні координати @300,0

в. Задати абсолютні координати 400,200 (незручно!)

1. Наступну точку знайти одним з трьох способів:

а. За допомогою полярного відстеження по вертикалі (кут 90°) задати розмір другого катету: 400

б. Задати відносні координати @0,400

в. Задати абсолютні координати 400,600 (незручно!)

1. Повернутися до першої точки, тобто замкнути контур: З(Замкнуть) для російськомовного AutoCAD, або С (Close) для англомовного.

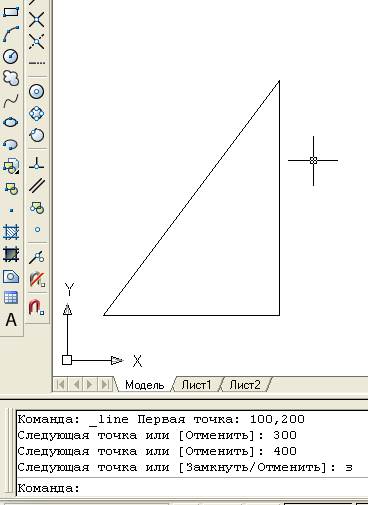

В результаті отримаємо креслення (рис.17):

Рис.17 Приклад використання команди Відрізок
