Настройка размерного стиля

Размерный стиль – поименованная совокупность значений всех размерных переменных, определяющих вид размера на чертеже.

· Команда DIMSTYLE (Стиль размера) обеспечивает работу с размерными стилями в диалоговом окне Dimension Style Manager (Настройка стилей размеров) (Рис. 3.6.)

Порядок настройки размерного стиля:

1. Щелкнуть на кнопке Изменить.

2. В открывшемся диалоговом окне Modify Dimension Style (Настройка стилей размеров): ISO-25 (Рис. 3.7) щелкнуть на вкладке Линии и стрелки.

Рис. 3.6 Диалоговое окно Настройка стилей размеров

Рис.3.7 Диалоговое окно управления размерными стрелками

3. Раскрыть список Стрелкии в нём выбрать Open 30(Рис. 3.8).

Рис. 3.8 Выбор типа стрелок Рис. 3.9 Длина стрелок

4. Установить длину стрелок 5 мм (Рис. 3.9).

1. Щелкнуть на вкладке Текст.
2. В открывшемся диалоговом окне необходимо задать высоту текста – 5.

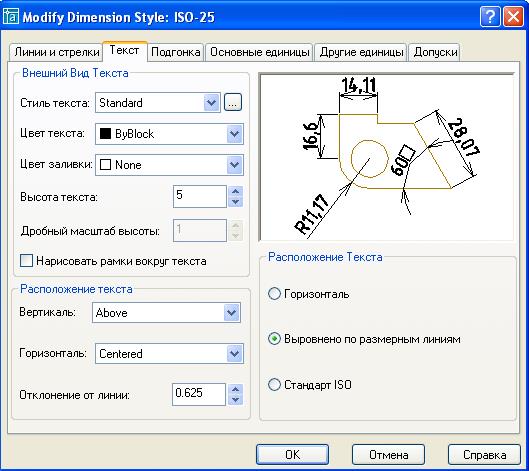

Рис.3.10 Диалоговое окно Текст

7. Щелкнуть на кнопке Стиль текстаи в открывшемся диалоговом окне (Рис. 3.11) выбрать имя шрифта GOST type B, высоту шрифта задать 5, а затем щелкнуть на кнопке Назначитьи закрыть окно.

Рис. 3.11 Определение стиля текста

8.Щелкнуть на вкладке Подгонка.

9. В открывшемся диалоговом окне (Рис. 3.12) Подгонка выбрать опции

Рис. 3.12 Диалоговое окно Подгонка

подгонки.

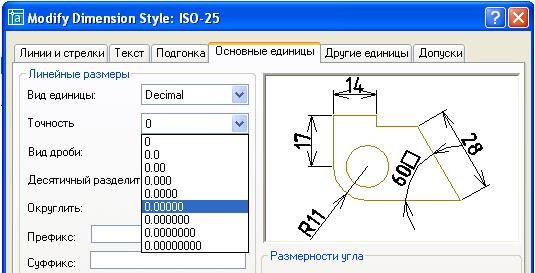

10. Щелкнуть на вкладке Основные единицы и в открывшемся диалоговом окне (Рис.3.13) раскрыть список Точность и выбрать точность 0.

Рис. 3.13 Выбор точности размеров

11. В этом же диалоговом окне можно задать масштабирование. Например, если масштаб изображения 2:1, то масштабирование следует задать 0.5.

12. Щелкнуть на кнопке ОК и щелкнуть на кнопке для закрытия диалогового окна.
