Инструкция G34 включает скругление на стыке двух кадров с прямолинейными участками, а инструкция G134 выполняет ту же функцию на стыке кадров с круговыми или винтовыми траекториями (рис. 2.29). Инструкция G35 выключает эти функции. В результате выравнивается скорость подачи, и соблюдаются ограничения на ускорение. С другой же стороны, в процессе интерполяции поддерживается минимальное отклонение от запрограммированного и скорректированного контуров. Параметры отклонения устанавливаются в «машинных параметрах», но могут и быть изменены в управляющей программе.
Для программирования отклонения скорректированного контура используют E-слово; это возможно только при активной инструкции G34. Для программирования радиуса скруглення используют модальное R-слово. Задание радиуса возможно лишь при активной инструкции G134.
Инструкция G36 восстанавливает параметры отклонения, установленные в «машинных параметрах».

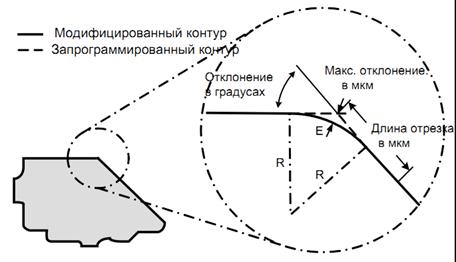

Рисунок 39 - Сглаживание сопряжения кодров

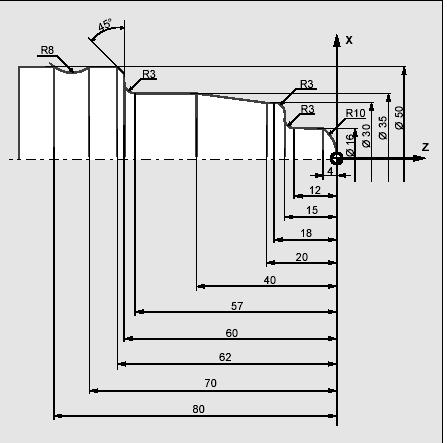

Пример программирования токарной обработки
%_N_1001_MPF Название программы
N05 G71 G40 G49 G54 G80 G90 Строка безопасности
N10 G0 G53 X280 Z380 D0 Задание начала координат действующей системы
N15 LIMS=4000 Ограничение числа оборотов (G96)
N20 G96 S250 M3 Включение постоянной скорости резания
N25 Т1 D1 M8 Смена инструмента и задание номера корректора, включение СОТС
N30 G0 G42 X-1.5 Z1 Подвод инструмента на ускоренно ходу с коррекцией радиуса слева
N35 G1 X0 Z0 F0.25 Подход к точке начала обработки на рабочей подаче
N40 G3 X16 Z-4 I0 K-10 Обтачивание радиуса 10
N45 G1 Z-12 Обработка цилиндрического участка
N50 G2 X22 Z-15 CR=3 О обработка радиуса 3
N55 G1 X24
N60 G3 X30 Z-18 I0 K-3 Обработка радиуса 3
N65 G1 Z-20
N70 X35 Z-40 Обработка конического участка
N75 Z-57
N80 G2 X41 Z-60 CR=3 Обработка радиуса 3
N85 G1 X46
N90 X52 Z-63
N95 G0 G40 G97 X100 Z50 M9 Выключение коррекции радиуса, отмена постоянства скорости резания, отвод инструмента к точке смены, выключение СОТС
N100 T2 D2 Вызов инструмента и включение коррекции
N105 G96 S210 M3 Включение постоянной скорости резания
