Ступень выполнения состоит из пяти фаз (Е1-Е5). Различные типы команд требуют различное количество этих фаз для своего выполнения.
Последовательность расположения фаз показана на рисунке 20, очередь слева направо.

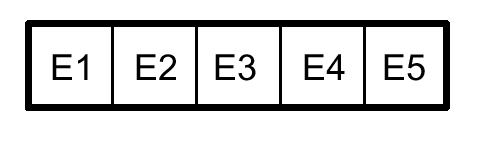

Рисунок 20. Фазы ступени выполнения
На рисунках 21 и 22 показаны функциональные диаграммы выполнения для процессоров С62х и С64х соответственно.

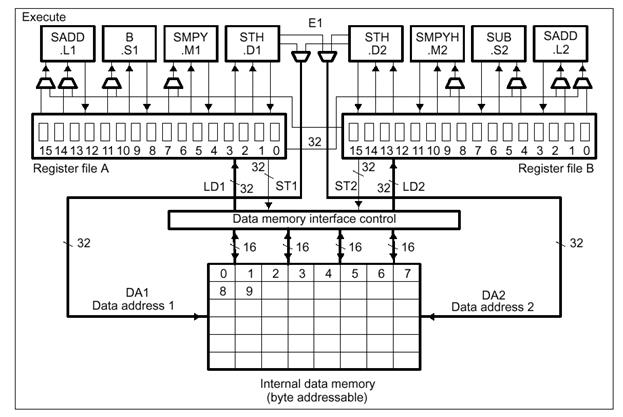

Рисунок 21. Ступень выполнения для процессора С62х

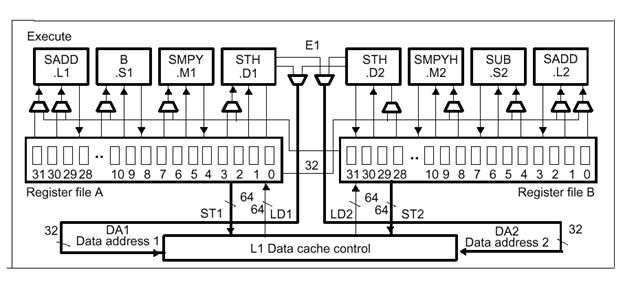

Рисунок 22. Ступень выполнения для процессора С64х
