Adressing mode Register (AMR)
Для каждого из восьми регистров (А4-А7, В4-Б7), которые могут быть представлены с помощью линейной или циклической адресации, этот регистр указывает формат адресации. 2х-битное поле для каждого регистра указывает на формат адресации: линейная (используется по умолчанию) или циклическая. При циклической адресации это поле также содержит размер блока для использования циклического буфера. Формат выбираемых полей и размеров блока показаны на рисунке 6.
Различные варианты форматов для регистра показаны в таблице 3.
В исходном состоянии регистр сбрасывается на 0.
Поля размера блока, ВК0 и ВК1, содержат 5-битные значения, используемые для расчета размеров блока, используемого в циклической адресации.
Размер блока=2(N+1)
Где N – это 5-битное значение в ВК0 или ВК1.
Вычисления размеров блоков показаны в таблице 4.

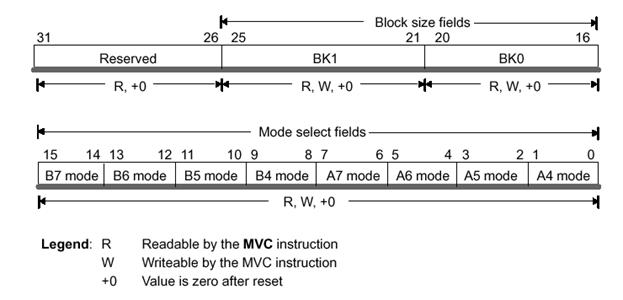

Рисунок 6. Регистр формата адреса
Таблица 3. Различные варианты форматов в регистре
| Формат
| Описание
|
|
|
| Линейная адресация (используется по умолчанию)
|
|
|
| Циклическая адресация с использованием поля ВК0
|
|
|
| Циклическая адресация с использованием поля ВК1
|
|
|
| Зарезервированная комбинация
|

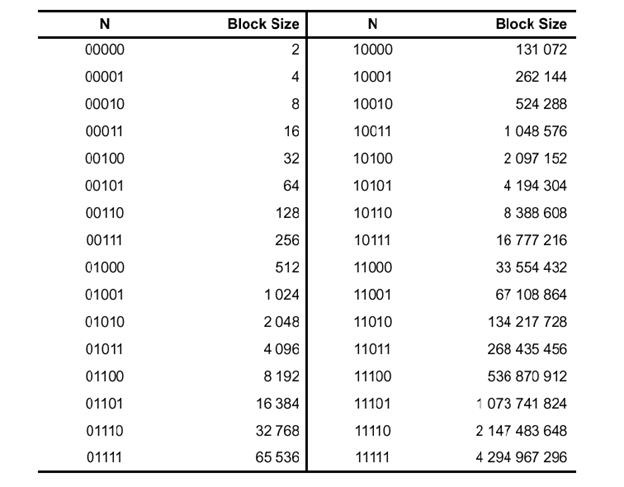

Таблица 4. Вычисления размеров блока
