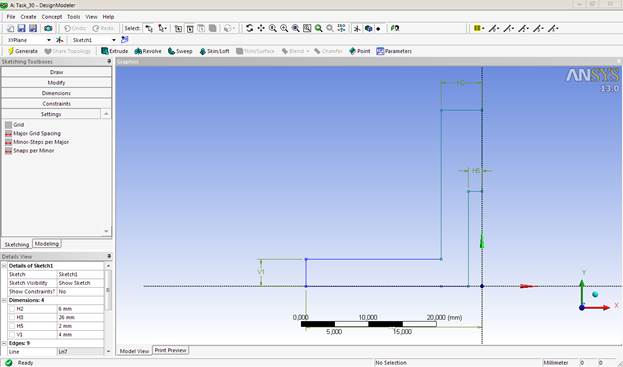

Образуем замкнутый контур путем создания трех прямоугольников и удаления ненужных отрезков. Этот контур будем использовать для вытягивания основной части.
Сразу выполняем скругление.
Выполняем вытягивание.

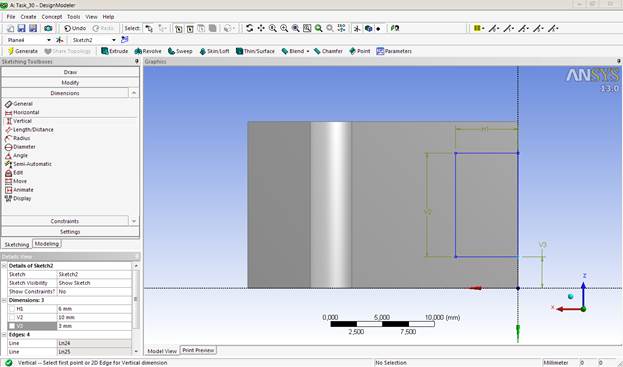

Создаем новую рабочую плоскость, в которой создадим чертеж для удаления параллелепипеда.
Удаляем материал.
Снова создаем новую рабочую плоскость.
Чертим окружность и два касательных к ней отрезка.
Удаляем верхнюю дугу.
Замыкаем контур.
Удаляем материал.
Повторяем 5 последних действий, но уже для другой области и с другими размерами.

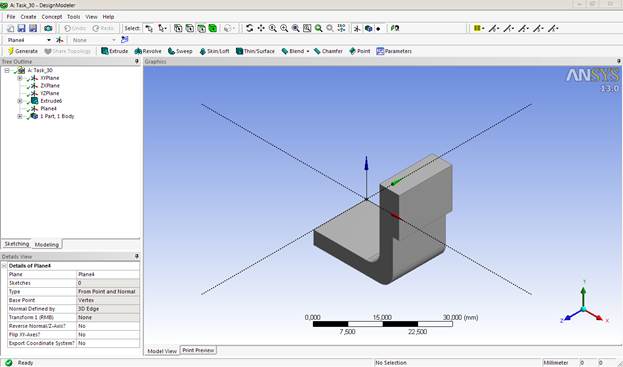

Модель готова.
