Управление силовым транзистором


Дата добавления: 2015-09-15; просмотров: 1003; Нарушение авторских прав




Транзистор с индуцированным каналом с низким пороговым напряжением может управляться непосредственно выходным напряжением логических ИМС ТТЛ и КМОП.

Управление при помощи КМОП–схем не обеспечивает большой скорости переключения, потому что их выходной ток мал и не может быстро перезарядить входную емкость мощного транзистора. Для уменьшения времени перезаряда можно соединить параллельно несколько маломощных КМОП–схем или усиливать выходной ток двухтактным эмиттерным повторителем (см. рис.3.6).

При управлении ИМС ТТЛ низкое напряжение питания (обычно 5В) и большое внутреннее сопротивление источника управления ограничивают уровень напряжения на затворе и время включения транзистора. На рис.3.7 показан способ уменьшения выходного сопротивления.

Еще лучше результаты получаются при использовании ИМС с открытым коллектором (рис.3.8).



Рис. 3.7 Рис. 3.8

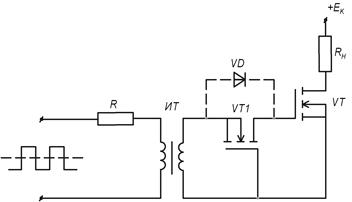

На рис.3.9 показан способ управления с помощью импульсного трансформатора. При появлении положительного напряжения на его вторичной обмотке входная емкость МДП-транзистора заряжается через внутренний паразитный диод VD транзистора VT1. Входная емкость остается заряженной до смены полярности управляющего напряжения. Когда транзистор VT1 отпирается, он быстро разряжает входную емкость силового транзистора, тем самым запирая его.

Рис.3.9
