Измерение напряжения

Для измерения напряжения используется известное значение масштаба по вертикали. Перед началом измерения необходимо замкнуть накоротко входные клеммы осциллографа (или установить переключатель режима входа в положение

и ручкой

установить линию развертки на горизонтальную линию сетки экрана, чтобы была возможность правильно определить высоту осциллограммы, рис. 21а.

После этого на вход подается исследуемый сигнал (или переключатель режима входа устанавливается в одно из рабочих положений). На экране появляется график функции сигнала, рис. 21б.

Рис. 21. Измерение напряжения (скриншот цифрового осциллографа): а – подготовка; б – измерение.

Для того чтобы точнее измерить высоту графика, осциллограмма сдвигается ручкой

так, чтобы точка, в которой измеряется амплитуда попала на центральную вертикальную линию, имеющую градуировку в долях деления (рис. 22). Получаем: чувствительность канала вертикального отклонения = 1 В/дел, размер осциллограммы 2,6 деления, следовательно амплитуда сигнала 2,6 вольт.

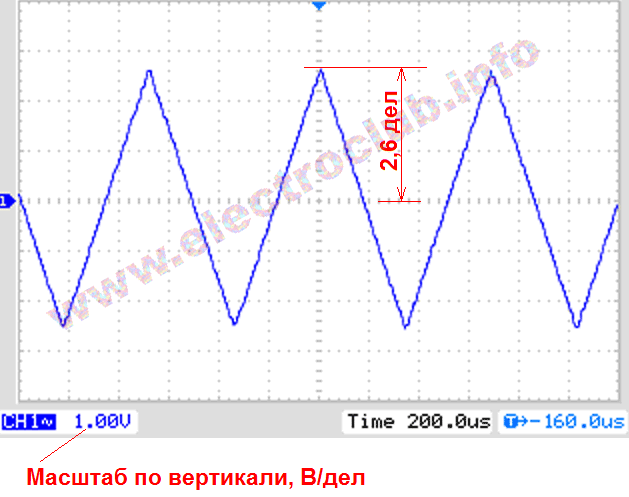

Рис. 22. Определение амплитуды сигнала.

Продемонстрируем измерение напряжения на самом осциллографе. Максимум напряжения имеет величину 3,4 деления (рис. 23). Определение масштаба по вертикали показано на рис. 24. Ручка «плавно» установлена в крайнее правое положение. Риска на переключателе чувствительности показывает 0,5 вольт/деление. Множитель масштаба установлен в положение х10 (утоплен). Следовательно измеряемое напряжение равно:

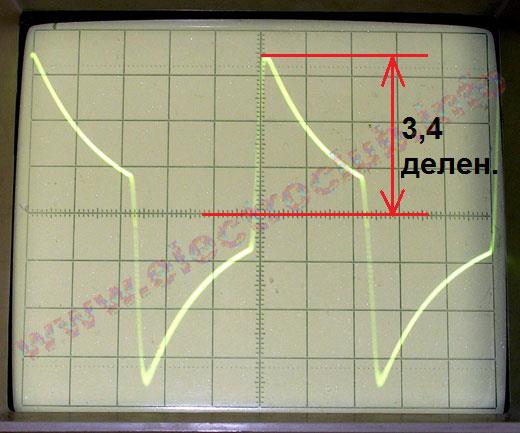

Рис. 23. Определение амплитуды на осциллографе С1-83.

Рис. 24. Определение масштаба по вертикали на осциллографе С1-83.
