ВОПРОС 1. Назначение и структурная схема электронного выпрямителя

ПЛАН

Назначение и структурная схема электронного выпрямителя.

Сглаживающие фильтры.

Управляемые выпрямители. Трехфазные выпрямители.

ВОПРОС 1. Назначение и структурная схема электронного выпрямителя

Выпрямителем называется статический преобразователь переменного тока в постоянный, который используется в ряде отраслей промышленности (транспорт, электрохимия, питание электронной аппаратуры и т. д.).

Для преобразования переменного тока в постоянный служат электрические вентили различных типов: электронные (кенотроны), полупроводниковые (германиевые, кремниевые и др.), ионные (газотроны, тиратроны и др.).

Каждый вентиль характеризуется следующими параметрами: амплитудой тока, средним значением тока, амплитудой обратного напряжения, внутренним сопротивлением.

Схемы соединения вентилей: а - параллельного, б - последовательного

Амплитуда тока вентиля ограничивается насыщением (кенотроны с вольфрамовым катодом) или началом разрушения катода (кенотроны с оксидированным катодом, газотроны, тиратроны).

Среднее значение токаопределяет тепловой режим вентиля, так что повышение среднего значения тока поведет к перегреву вентиля.

Амплитуда обратного напряжения - это то наибольшее напряжение, которое может быть приложено к вентилю в обратном (непроводящем) направлении, не подвергая его опасности пробоя.

Внутреннее сопротивление определяет потери энергии и падение напряжения в вентиле.

Рис. 1. Двухполупериодная схема выпрямления: а - кенотронного, б - полупроводникового

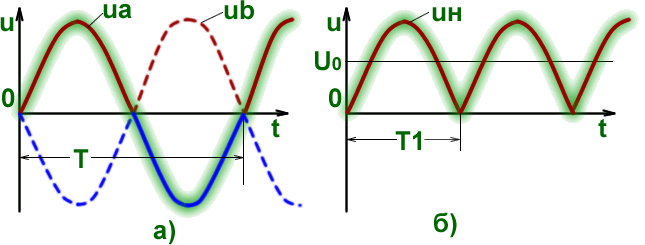

Рис. 2. Кривые напряжений в двухполупериодной схеме выпрямления: а - в фазах вторичной обмотки, б - на нагрузке

Таким образом, в нагрузке ток проходит в неизменном направлении
