Corel Draw 13: эффект Contour (Котнур)

Эффект Contour (Контур) предназначен для многократного оконтуривания объектов, направленного как внутрь объекта, так и наружу (рис.3).

Применить этот эффект можно с помощью команды меню Effect/Contour (Эффект/Контур) или с помощью инструмента Interactive Contour Tool (Интерактивный контур) на панели Toolbox (Инструменты). В последнем случае нужно выделить объект, затем выбрать инструмент Interactive Contour Tool (Интерактивный контур) щелкнуть на объекте, не отпуская мышь, переместить курсор внутрь объекта или наружу, после чего щелкнуть еще раз мышью.

После применения эффекта появится специальный управляющий вектор с маркерами на концах и ползунком. Длина вектора соответствует ширине контура, а перемещение маркеров позволяет регулировать ширину и направление контура. При этом при увеличении ширины контура увеличивается число фигур контура, но не их ширина. Ширину контурных фигур можно изменять, передвигая ползунок на управляющем векторе.

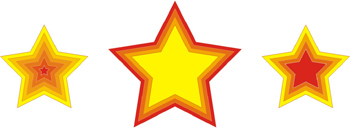

Рис.3. Разные типы эффекта Corel Draw Contour (Контур), примененного к одному и тому же объекту: к центру (слева), наружу (в центре) и внутрь (справа).

Продолжим обучение Corel. Рассмотрим панель свойств инструмента Interactive Contour Tool (Интерактивный контур). В списке Presets (Заготовки) предлагается несколько уже настроенных эффектов контура. С помощью кнопок Add Preset (Добавить заготовку) и Delete Preset (Удалить заготовку).

Кнопки To Center (К центру), Inside (Внутрь) и Outside (Наружу) устанавливают тип оконтуривания. В поле Contour Steps (Шаги контура) следует установить число контурных фигур. Следует отметить, что это поле недоступно при работе с типом эффекта To Center (К центру): в этом случае число фигур подбирается таким образом, чтобы они заполнили весь объект. В поле Contour Offset (Смещение контура) можно задать ширину контурных фигур.

С помощью кнопок Linear Contour Colors (Цвета контура линейно), Clockwise Contour Colors (Цвета по часовой стрелке) и Counterclockwise Contour Colors (Цвета против часовой стрелки) можно установить направление перехода цветов объекта к цветам заливки и контура конечной контурной фигуры, которые, в свою очередь, устанавливаются в полях Outline Color (Цвет контура) и Fill Color (Цвет заливки).

С помощью кнопки Object and Color Acceleration (Ускорение объекта и цвета) активизируется панель, на которой с помощью соответствующих ползунков можно устанавливать, с каким ускорением будут изменяться ширина и цвет контурных фигур.
